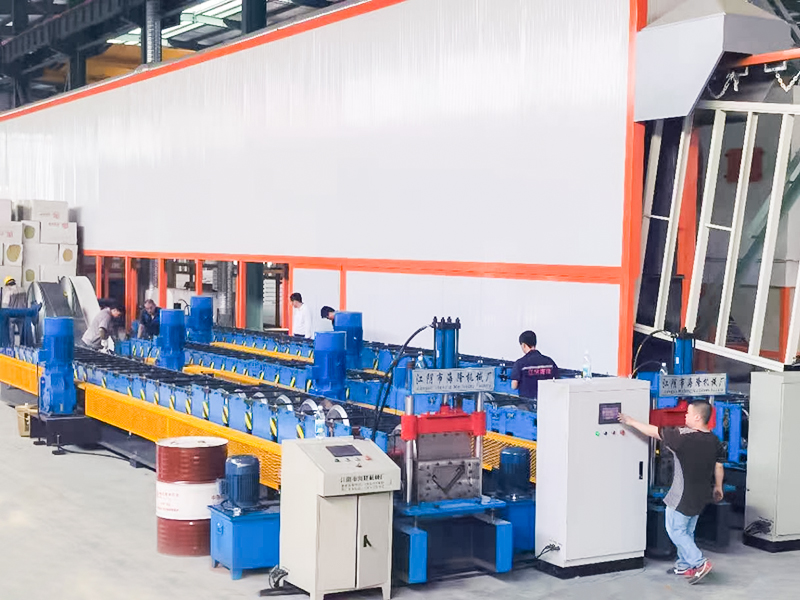

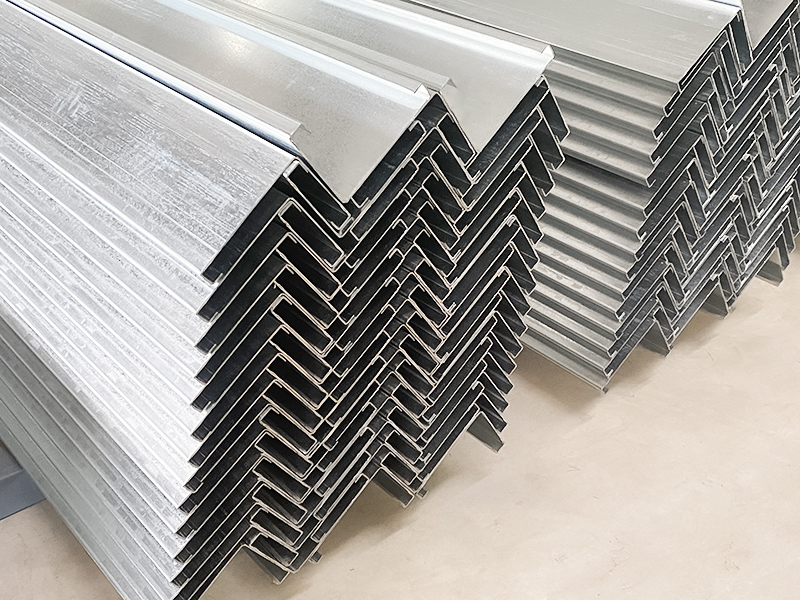

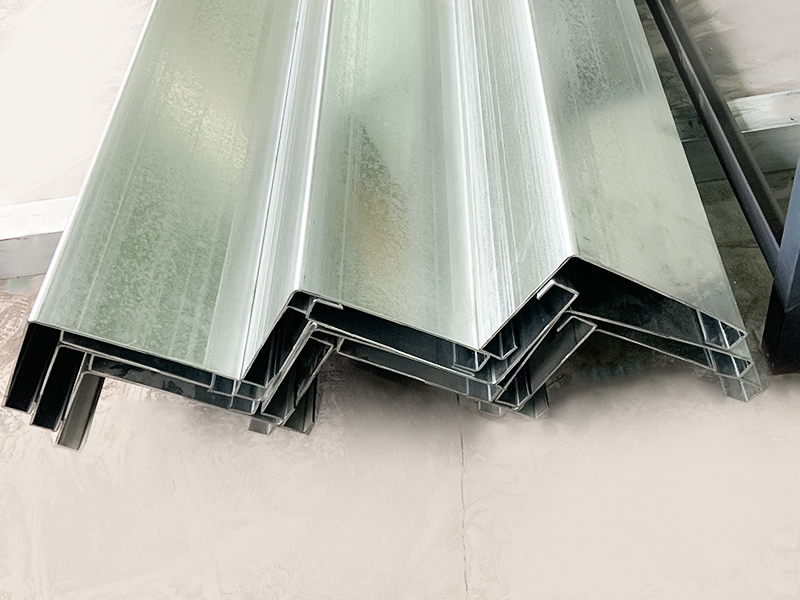

La macchina per la profilatura a rulli di colonne per container Flatpack è una linea di produzione automatizzata di profilatura a freddo appositamente progettata per la forma in sezione trasversale delle colonne per case di container flatpack. Viene utilizzato per la produzione continua, efficiente e su larga scala di colonne portanti utilizzate nelle scatole di imballaggio (case tipo container). Avvolge le bobine di acciaio attraverso una serie di rulli precisi, le arrotola gradualmente e continuamente in colonne della sezione trasversale richiesta, le taglia automaticamente nelle lunghezze specificate e infine produce le colonne portanti necessarie per la struttura della casa del container flatpack in modo efficiente e con alta qualità. È una delle attrezzature chiave indispensabili nella produzione industriale su larga scala di moderni edifici modulari (casa container flatpack).
Jiangyin Hailong Machinery Factory è Macchina per la formatura di rotoli di colonne per contenitori flatpack Fornitore in Cina. Con oltre 1200 relazioni con i clienti, serviamo una moltitudine di settori con attrezzature per profilatura su misura, fornitura Macchina per la formatura di rotoli di colonne per contenitori flatpack in vendita.
Principali vantaggi:
Alta efficienza: produzione continua, la velocità può raggiungere più di dieci metri o decine di metri al minuto, adatta per una domanda su larga scala.
Elevata coerenza: la produzione automatizzata garantisce che le dimensioni e la forma di ciascuna colonna siano esattamente le stesse e che la qualità sia stabile.
Elevato utilizzo del materiale: rispetto allo stampaggio o al taglio e alla saldatura, la profilatura a freddo non produce quasi alcuno scarto (ad eccezione della testa e della coda).
Buona resistenza: la profilatura a freddo produrrà un certo grado di incrudimento, che può migliorare la resistenza del profilo.
Basso costo: la produzione su larga scala riduce significativamente il costo di produzione di una singola colonna.
Elevato grado di automazione: ridurre l'intervento manuale e ridurre l'intensità della manodopera.
Componenti principali
Svolgitore: sostenere e dispiegare la bobina di acciaio.
Livellatore: eliminare la piegatura iniziale e la forma ondulata della bobina d'acciaio per garantire che il materiale che entra nella macchina formatrice sia dritto.
Dispositivo di guida e avanzamento: guida il nastro di acciaio per entrare con precisione nel primo rullo di formatura.
Macchina principale per la profilatura a freddo (nucleo): contiene più gruppi (solitamente dozzine di gruppi) di telai a rulli formatori. I rulli disposti su e giù o orizzontalmente su ciascun telaio dei rulli piegano gradualmente la striscia di acciaio diritta nella sezione trasversale finale.
Sistema di taglio dimensionale: quando il profilo continuo raggiunge la lunghezza preimpostata dopo la formatura, viene eseguito un taglio ad alta precisione (i metodi comuni includono sega volante idraulica, punzonatura pneumatica, segatura con servotracciamento, ecc.).
Dispositivo di scarico/ricezione/impilamento: raccoglie, impila o trasporta i prodotti finiti dopo il taglio.
Sistema di controllo: le apparecchiature moderne utilizzano solitamente il controllo PLC o CNC per ottenere il funzionamento automatico, l'impostazione dei parametri, l'impostazione della lunghezza, la diagnosi dei guasti, ecc.
| Parametri tecnici | ||
| Articolo | Parametro | Osservazione |
| Base della macchina | Acciaio con trave a I standard nazionale n. 50 | Struttura complessiva della saldatura |
| Materiale del rullo | Cr12Mo1V1 | Indurimento sotto vuoto |
| Albero principale | φ90,40Cr | Indurimento e rinvenimento |
| Formazione di gruppi | 24 | |
| Potenza del motore principale | 30KW | |
| Scatola ingranaggi della trasmissione principale | K127 (scatola ingranaggi elicoidali K27) | |
| Metodo di guida | Doppia trasmissione a catena da 1,5 pollici | |
| Modalità di interruzione | Interruzione idraulica | La potenza del motore della stazione idraulica è di 11 kW |
| Svolgitore | Carico 10 tonnellate, con piattaforma di carico | La potenza del motore della stazione idraulica è 5,5 kW |
| Sistema di controllo | PLC Siemens/Schneider | |
| Sistema idraulico | Marchio Pechino Huade | |
| Lunghezza totale della linea di produzione | Circa 20 metri | |
| Peso dell'attrezzatura | Circa 15 tonnellate | |
| Spessore della materia prima | 2,0 mm~3,0 mm | Bobina zincata Q235 |
| Larghezza materia prima | 435 mm | |
| Velocità di produzione | Circa 15 milioni/min | |
