La macchina per la profilatura a rulli di tegole fotovoltaiche è un impianto di produzione continua altamente automatizzato, progettato per trasformare direttamente bobine di leghe di alluminio-magnesio-manganese in tegole con forme e dimensioni specifiche. Integra una linea di produzione automatizzata completa, che comprende svolgimento e livellamento della bobina, formatura a freddo continua, taglio preciso della lunghezza e impilamento del prodotto finito. Processo principale: formatura a rullo Principio: questa è la tecnologia principale della macchina. Utilizza una serie di rulli formatori progettati con precisione per piegare continuamente le bobine in lega di alluminio-magnesio-manganese a temperatura ambiente (o quasi) attraverso più passaggi, modellandole gradualmente nella forma finale desiderata della piastrella (ad esempio ondulata, trapezoidale o con bordo piatto). Caratteristiche: Rispetto alla laminazione a caldo o allo stampaggio, la profilatura a rulli offre alta efficienza, basso costo, elevato utilizzo del materiale ed eccellente qualità superficiale, rendendola particolarmente adatta per la produzione continua di prodotti lunghi.
Jiangyin Hailong Machinery Factory è YX25-820 Macchina per la formatura di rotoli di piastrelle fotovoltaiche facile da installare Fornitore in Cina. Con oltre 1200 relazioni con i clienti, serviamo una moltitudine di settori con attrezzature per profilatura su misura, fornitura YX25-820 Macchina per la formatura di rotoli di piastrelle fotovoltaiche facile da installare in vendita.
Vantaggi principali:
Produzione efficiente: la formatura a rulli continua offre velocità e produttività elevate.
Qualità stabile: il controllo automatizzato garantisce forma e dimensioni coerenti del prodotto.
Protezione dei moduli fotovoltaici: il processo di piegatura a freddo elimina il potenziale impatto delle alte temperature sulle prestazioni dei moduli fotovoltaici; l'involucro in lega di alluminio-magnesio-manganese fornisce una forte protezione fisica ai moduli.
Estetica e impermeabilità: le tegole sagomate garantiscono un'eccellente copertura del tetto e impermeabilità strutturale.
Leggero: il materiale in lega di alluminio rende leggero l'intero sistema di tegole fotovoltaiche e riduce i requisiti strutturali del tetto.

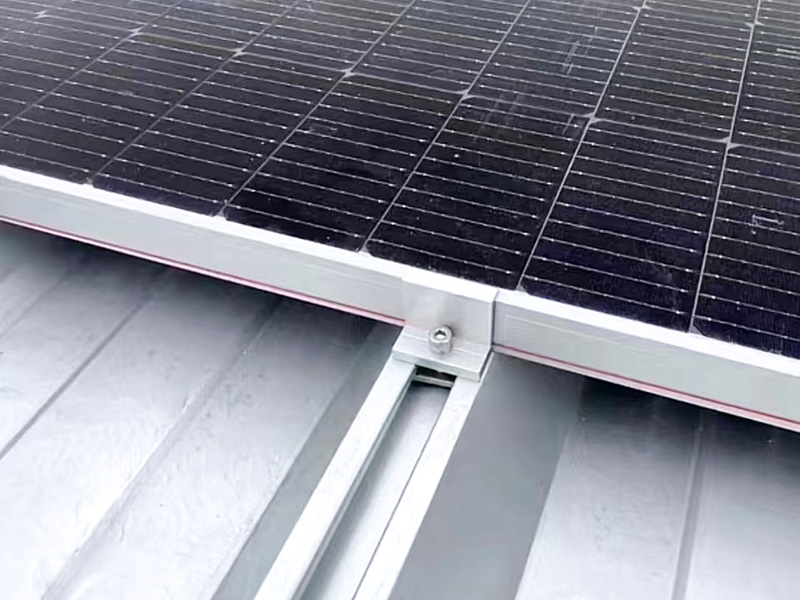

Installazione semplice: le tegole finite possono essere installate in loco proprio come le tradizionali tegole metalliche, semplificando notevolmente il tradizionale e complesso processo di "installazione delle staffe sul tetto e quindi dell'installazione dei pannelli fotovoltaici", risparmiando manodopera e tempo.
Processo di produzione:
Svolgimento e livellamento: il rullo in lega di alluminio viene svolto e livellato per eliminare lo stress da arricciamento e garantire che un materiale piatto entri nella sezione di formatura.
Guida del materiale: il materiale viene alimentato in modo uniforme e preciso nell'unità di formatura.

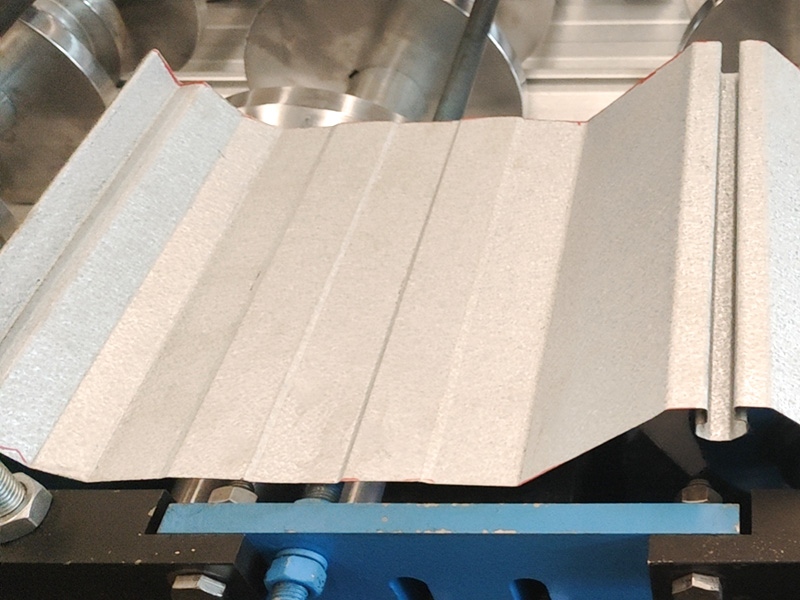

Formatura a freddo continua: il materiale passa attraverso più serie di rulli formatori accuratamente disposti. Ciascuna serie di rulli applica una specifica forza di flessione al materiale, modellandolo gradualmente fino al profilo finale della piastrella. Questo è il componente principale dell'attrezzatura.
Taglio/dimensionamento: il materiale delle piastrelle a forma continua viene tagliato con precisione alla lunghezza desiderata. Sono comunemente utilizzate cesoie idrauliche o servocesoie.
Impilamento/raccolta: i pannelli fotovoltaici finiti tagliati vengono automaticamente impilati ordinatamente per l'imballaggio e la spedizione.
| Parametri tecnici | ||
| Articolo | Parametro | Osservazione |
| Base della macchina | Acciaio con trave a I standard nazionale n. 36 | Struttura complessiva della saldatura |
| Materiale del rullo | Acciaio 45# di alta qualità | Lavorazione fine, temprata |
| Albero principale | φ75,45# Acciaio | Lavorazione fine, temprata |
| Formazione di gruppi | 20 | |
| Potenza del motore principale | 11KW | |
| Metodo di guida | Trasmissione a catena | |
| Modalità di interruzione | Interruzione idraulica | La potenza del motore della stazione idraulica è di 4 KW |
| Lama tagliata | Cr12MoV | Temprato, HRC58-62 |
| Svolgitore | Carico 5 tonnellate, con piattaforma di carico | La potenza del motore della stazione idraulica è di 2,2 KW |
| Sistema di controllo | PLC Siemens/Schneider | |
| Sistema idraulico | Marchio Pechino Huade | |
| Lunghezza totale della linea di produzione | Circa 20 metri | |
| Peso dell'attrezzatura | Circa 11 tonnellate | |
| Spessore della materia prima | 0,4-0,8 mm | Bobina zincata Q235 |
| Velocità di produzione | 15m-18/min | |
