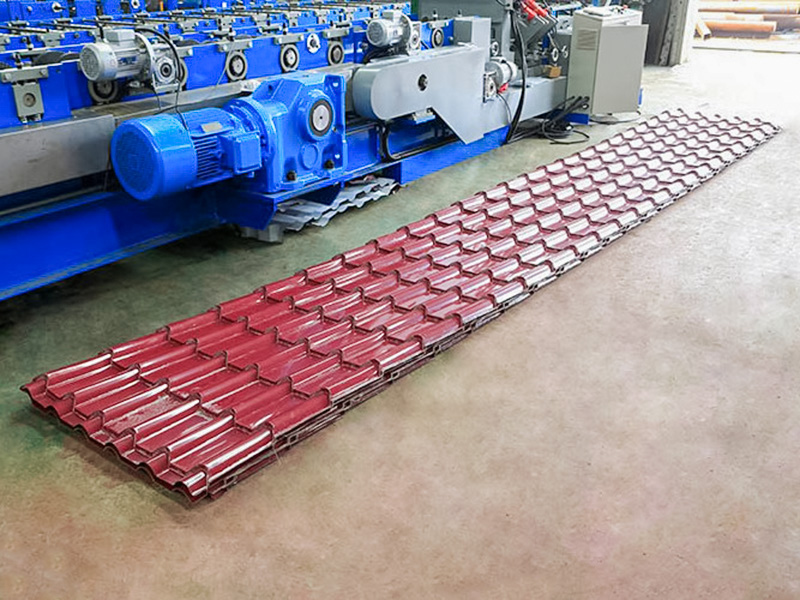

La piastrella smaltata YX25-162-810 presenta un'altezza ondulata di 25 mm, un passo di 162 mm e una larghezza effettiva di 810 mm. Bilancia l'aspetto decorativo, il drenaggio e l'efficienza dei materiali. La profilatrice per piastrelle smaltate YX25-162-810 è una macchina specializzata per la lavorazione della lamiera, progettata appositamente per la produzione continua di pannelli metallici per coperture nello stile delle antiche tegole smaltate. La sua tecnologia di base utilizza un processo di profilatura a freddo per formare direttamente bobine di metallo in moderne piastrelle metalliche con le curve tridimensionali e gli effetti decorativi delle tradizionali piastrelle smaltate in argilla.
Jiangyin Hailong Machinery Factory è YX25-162-810 Macchina per la formatura di rotoli di piastrelle smaltate con forte adattabilità Fornitore in Cina. Con oltre 1200 relazioni con i clienti, serviamo una moltitudine di settori con attrezzature per profilatura su misura, fornitura YX25-162-810 Macchina per la formatura di rotoli di piastrelle smaltate con forte adattabilità in vendita.
I componenti principali includono in genere:
Caricatore/Svolgitore: carica e svolge le bobine di metallo.
Dispositivo di guida/raddrizzamento: garantisce che la striscia entri diritta nell'area di formatura.

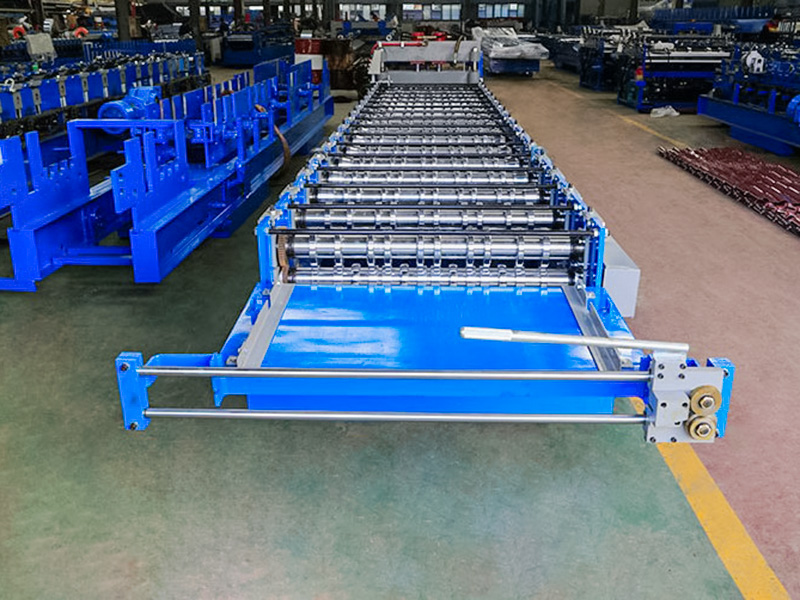

Telaio di profilatura multisupporto: il componente principale, ciascun telaio contenente una o più coppie di rulli di formatura superiori e inferiori, è responsabile della piegatura graduale del metallo.

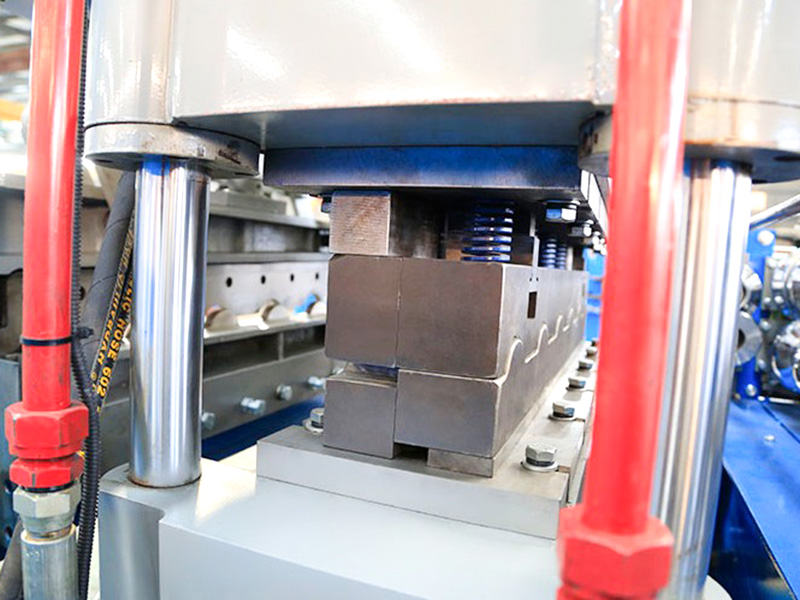

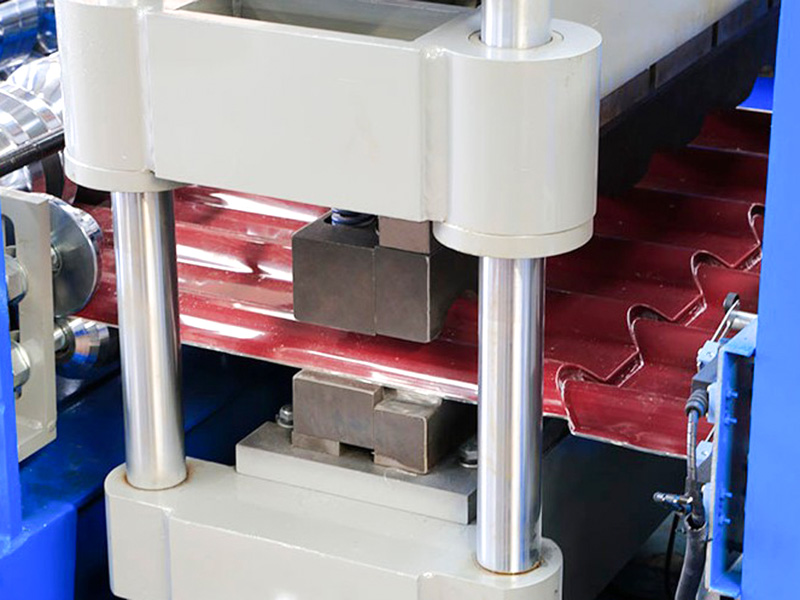

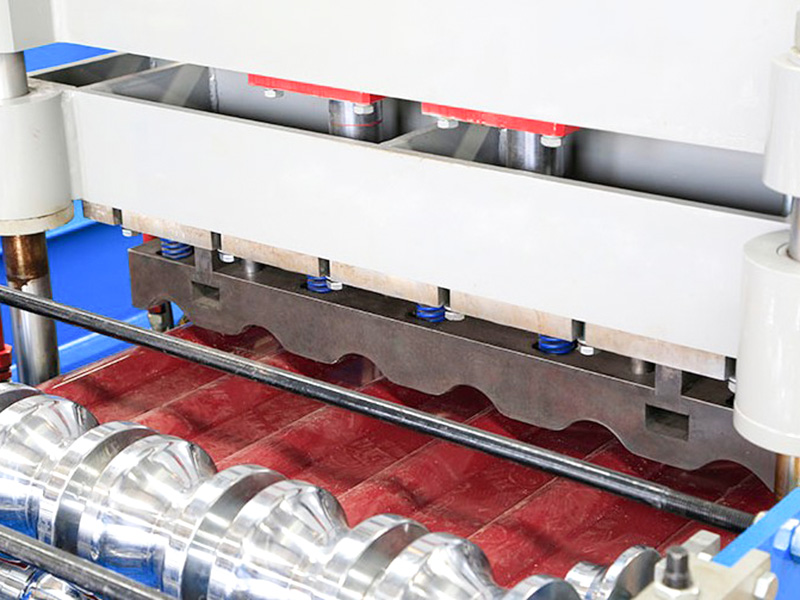

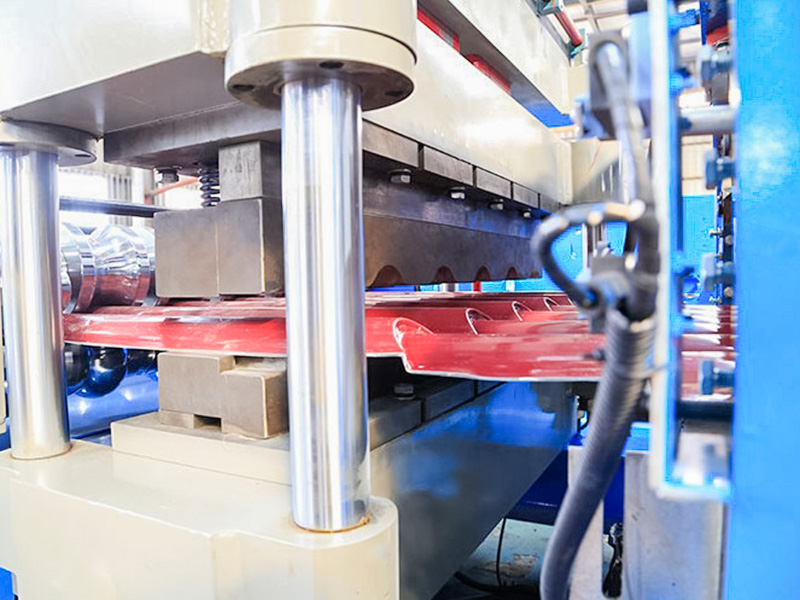

Unità di punzonatura: stampaggio e formatura idraulica automatica. È possibile configurare diversi stampi per soddisfare diversi requisiti di stampaggio.

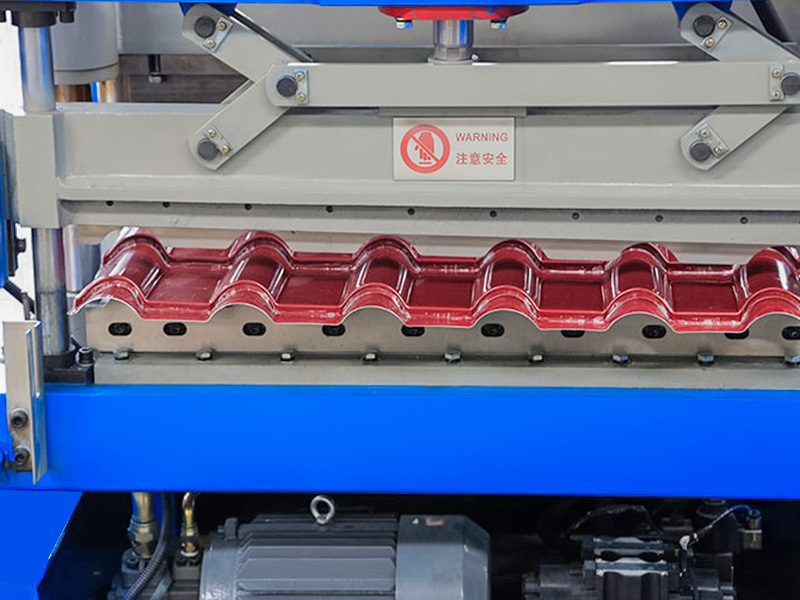

Dispositivo di taglio: in genere, una cesoia volante idraulica o una cesoia di arresto, taglia con precisione il materiale in fogli alla lunghezza desiderata mentre continua a muoversi.
Sistema di scarico/impilamento: raccoglie e impila i fogli formati e tagliati.
Sistema di controllo (PLC): controlla la velocità operativa, la lunghezza di taglio e il conteggio dell'intera linea di produzione.
Caratteristiche principali e applicazioni di questa apparecchiatura:
Altamente specifici: gli stampi a rulli sono progettati in base alla precisa forma della sezione trasversale e ai requisiti dimensionali del materiale in fogli ondulati YX36.5-780, garantendo parametri accurati del prodotto finale come altezza dell'ondulazione, passo dell'ondulazione e larghezza effettiva.
Produzione efficiente: è possibile il funzionamento continuo, con velocità di produzione che generalmente vanno da 15-30 metri al minuto o superiori, rendendolo adatto a progetti su larga scala.
Compatibilità dei materiali: è possibile lavorare bobine di vari materiali (acciaio, alluminio) e rivestimenti (zincato, PVDF/poliestere/SMP con rivestimento colorato, ecc.), con spessori che generalmente vanno da 0,4 mm a 1,0 mm (a seconda delle capacità dell'apparecchiatura).
Taglio preciso: dotato di un sistema di taglio ad alte prestazioni, ogni piastra viene tagliata con precisione su misura.
Controllo automatizzato: il sistema PLC consente l'impostazione dei parametri, il monitoraggio del funzionamento e la diagnosi dei guasti, garantendo un funzionamento semplice.
| Parametri tecnici | ||
| Articolo | Parametro | Osservazione |
| Base della macchina | Acciaio con trave a I standard nazionale n. 45 | Struttura complessiva della saldatura |

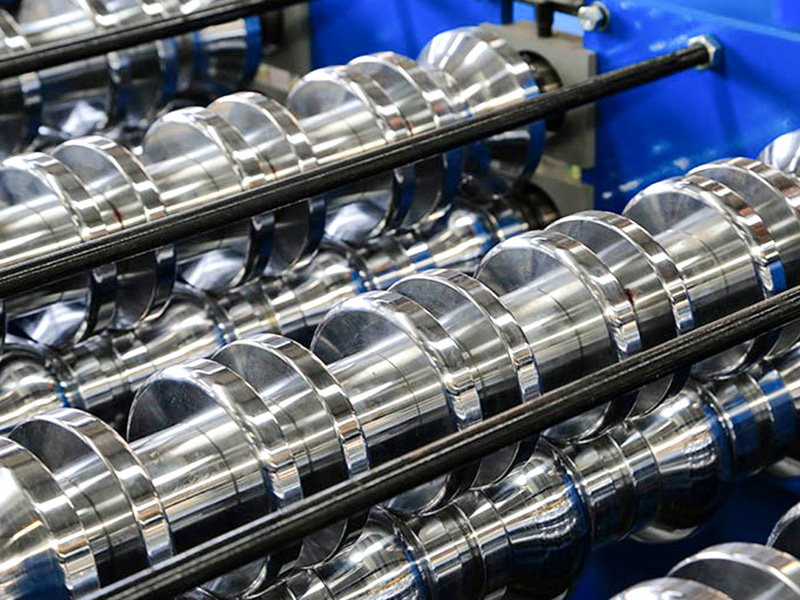

| Materiale del rullo | Acciaio 45# di alta qualità | Lavorazione fine, temprata, rivestita con cromo duro |
| Albero principale | φ75,45# Acciaio | Lavorazione fine, temprata |
| Formazione di gruppi | 14 | |
| Potenza del motore principale | 7,5 kW | |
| Metodo di guida | Trasmissione a catena | |
| Modalità di interruzione | Interruzione idraulica | La potenza del motore della stazione idraulica è 4KW |
| Lama tagliata | Cr12MoV | Temprato, HRC58-62 |
| Svolgitore | Carico 5 tonnellate, con piattaforma di carico | La potenza del motore della stazione idraulica è di 2,2 kW |
| Sistema di controllo | PLC Siemens/Schneider | |
| Sistema idraulico | Marchio Pechino Huade | |
| Lunghezza totale della linea di produzione | Circa 20 metri | |
| Peso dell'attrezzatura | Circa 9 tonnellate | |
| Spessore della materia prima | 0,5-0,8 mm | Bobina zincata Q235 |
| Velocità di produzione | 5 ~ 8 m/min | |
