La macchina per la profilatura di lamiere per coperture ad alta velocità è una macchina per la lavorazione della lamiera completamente automatica progettata specificamente per il settore edile. La sua funzione principale è quella di formare rotoli metallici in modo continuo e ad alta velocità (come acciaio verniciato, acciaio zincato e acciaio all'alluminio-magnesio-manganese) in pannelli del tetto con forme di sezione trasversale specifiche (come ondulate, trapezoidali e aggraffate). Caratterizzato da un'alta velocità (tipicamente ≥ 30 m/min), è caratterizzato da alta efficienza, alta precisione e basse perdite, che lo rendono un'attrezzatura di produzione chiave per la costruzione del tetto di grandi strutture in acciaio, come fabbriche, aeroporti e stadi.
Jiangyin Hailong Machinery Factory è Macchina per la formatura di rotoli di fogli per coperture ad alta velocità Fornitore in Cina. Con oltre 1200 relazioni con i clienti, serviamo una moltitudine di settori con attrezzature per profilatura su misura, fornitura Macchina per la formatura di rotoli di fogli per coperture ad alta velocità in vendita.
Funzioni principali e caratteristiche tecniche:
1. Formatura continua ad alta velocità
Velocità operativa: 30-150 m/min (3-5 volte quella delle macchine profilatrici convenzionali)
Azionamento: servomotore con controllo sincrono (ogni rullo è azionato in modo indipendente)
Vantaggi: in 8 ore è possibile produrre 5.000-15.000 m2 di pannelli per coperture, soddisfacendo le esigenze di rapida costruzione di progetti su larga scala.
2. Controllo della sezione trasversale ad alta precisione
Precisione di formatura: ±0,5 mm/metro (garantisce giunti stretti del tetto)
Tecnologie chiave:
Rettifica CNC di rulli (precisione ±0,01 mm)
Sistema di feedback a circuito chiuso per la misurazione dello spessore laser online (compensazione in tempo reale delle fluttuazioni dello spessore della lamiera)
Posizionamento laterale idraulico dinamico (previene la deviazione)
3. Automazione intelligente
Sistema di cambio fustella automatico (opzionale): passa da un tipo di piastra all'altro (ad esempio, 760 → 820) entro 15 minuti.
Monitoraggio remoto IoT: raccolta dati in tempo reale (velocità, tasso di guasto, output) e supporto per la gestione mobile.
Sistema di lubrificazione automatica: spruzza con precisione il lubrificante sui rulli per ridurre l'usura.
Struttura principale:
Unità di livellamento svolgitore: Raddrizzatore svolgitore idraulico a 17 rulli (elimina lo stress della bobina, garantendo un errore di planarità ≤1 mm/m² in testa e coda del foglio)
Servo alimentatore: codificatore di rulli pressori, precisione di alimentazione ± 0,3 mm (garantendo un posizionamento accurato del taglio in ciascuna sezione)

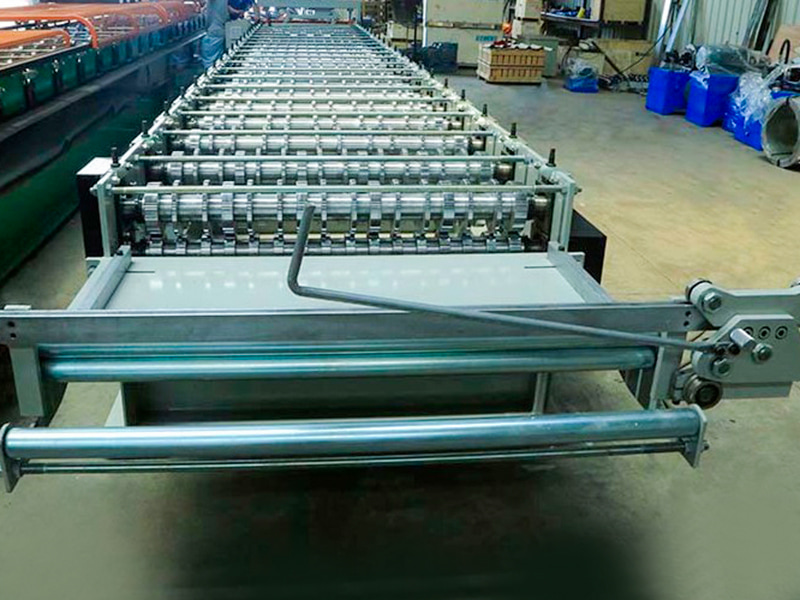

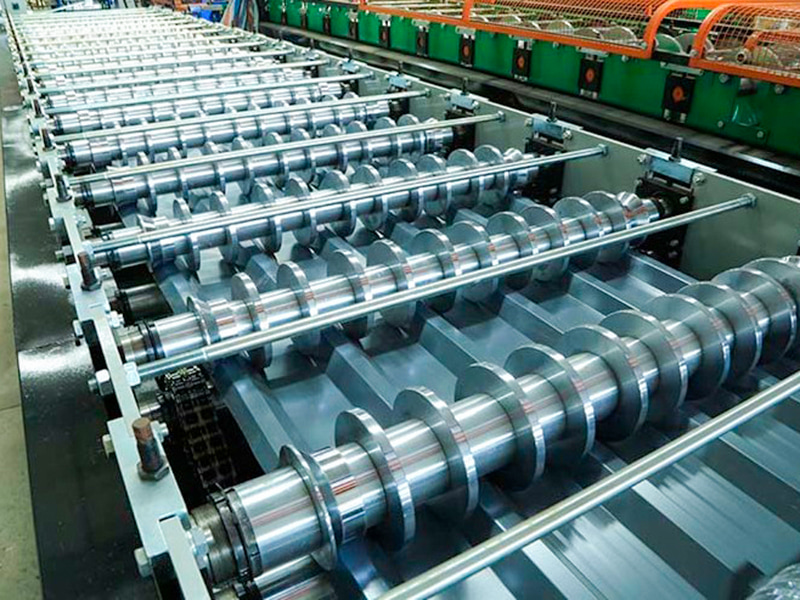

Macchina di formatura (unità centrale): 20-30 set di rulli disposti secondo uno schema a gradini, suddivisi in sezioni di formatura grezza, finitura e dimensionamento
Sistema di taglio idraulico: cesoia volante/cesoia pneumatica (non-stop durante il taglio, bava ≤0,1 mm)

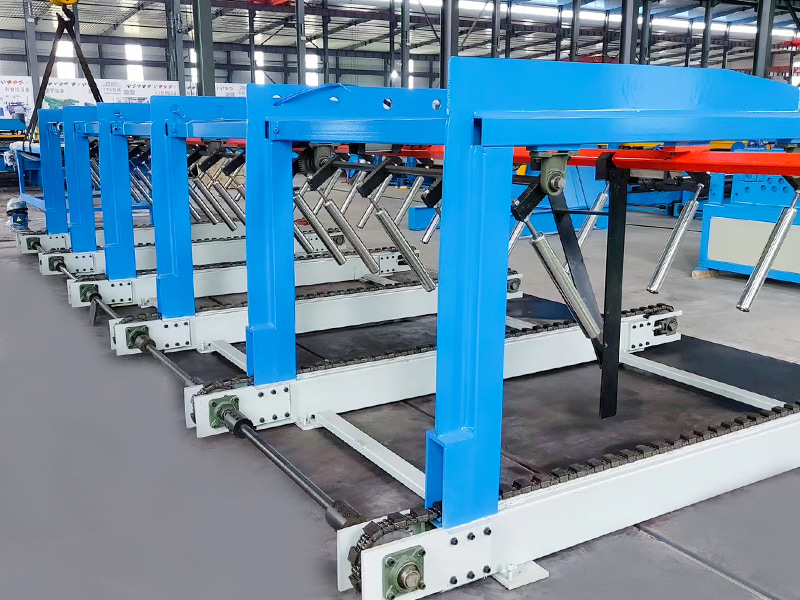

Supporto di scarico: Staffa di formatura trasportatore a frequenza variabile (previene graffi e accumulo di fogli finiti)
Armadio di controllo: PC industriale PLC (serie Siemens 1500), che supporta l'accesso al database dei materiali in lamiera
| Parametri tecnici | ||
| Articolo | Parametro | Osservazione |
| Base della macchina | Standard nazionale N. 36 Acciaio con trave a I | Struttura complessiva della saldatura |

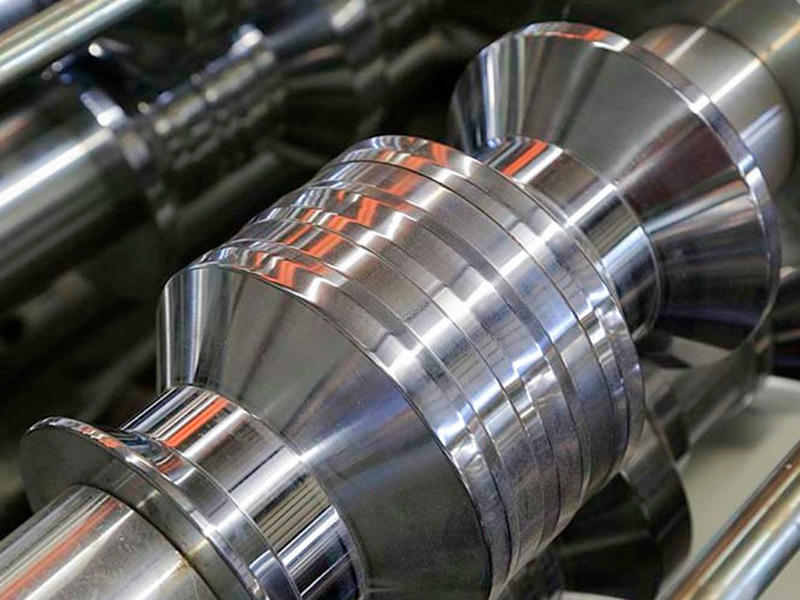

| Materiale del rullo | Cr12MoV | Indurimento sotto vuoto |
| Albero principale | φ80,45# Acciaio | Indurimento e rinvenimento |
| Formazione di gruppi | 20 | |
| Potenza del motore principale | 11KW | |
| Metodo di guida | Trasmissione a catena | |
| Modalità di interruzione | Interruzione idraulica | La potenza del motore della stazione idraulica è 5,5 kW |
| Lama tagliata | Cr12MoV | Temprato, HRC58-62 |
| Svolgitore | Carico 10 tonnellate, con piattaforma di carico | La potenza del motore della stazione idraulica è 5,5 kW |
| Sistema di controllo | PLC Siemens/Schneider | |
| Sistema idraulico | Marchio Pechino Huade | |
| Lunghezza totale della linea di produzione | Circa 20 metri | |
| Peso dell'attrezzatura | Circa 8 tonnellate | |
| Spessore della materia prima | 0,3-0,8 mm | Bobina zincata Q235 |
| Velocità di produzione | Oltre 25 milioni/min | |
