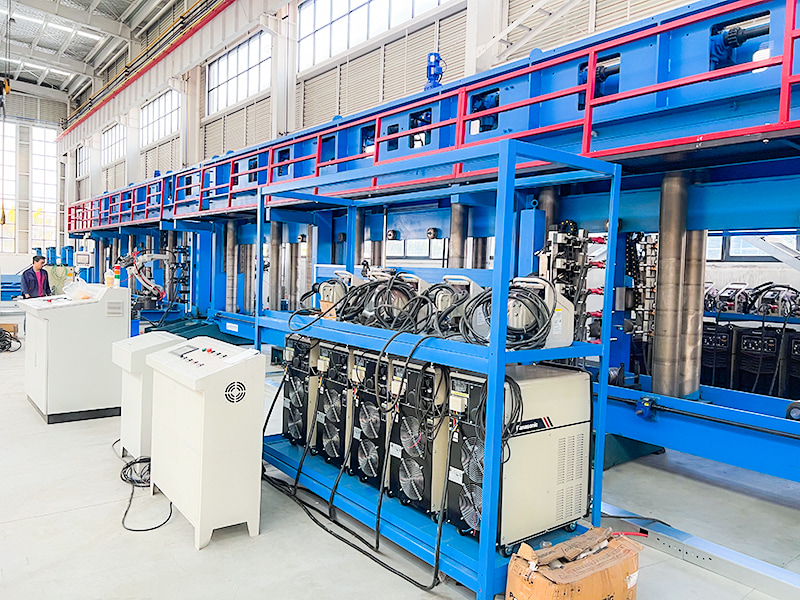

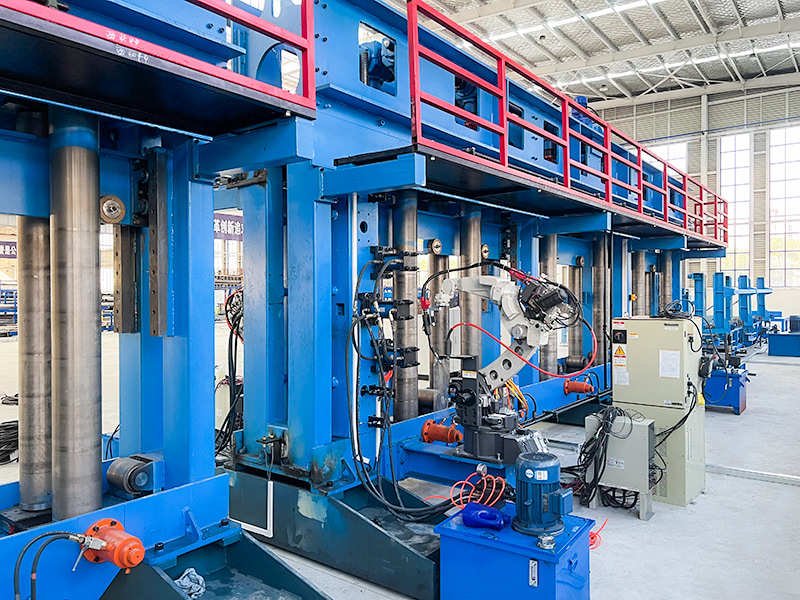

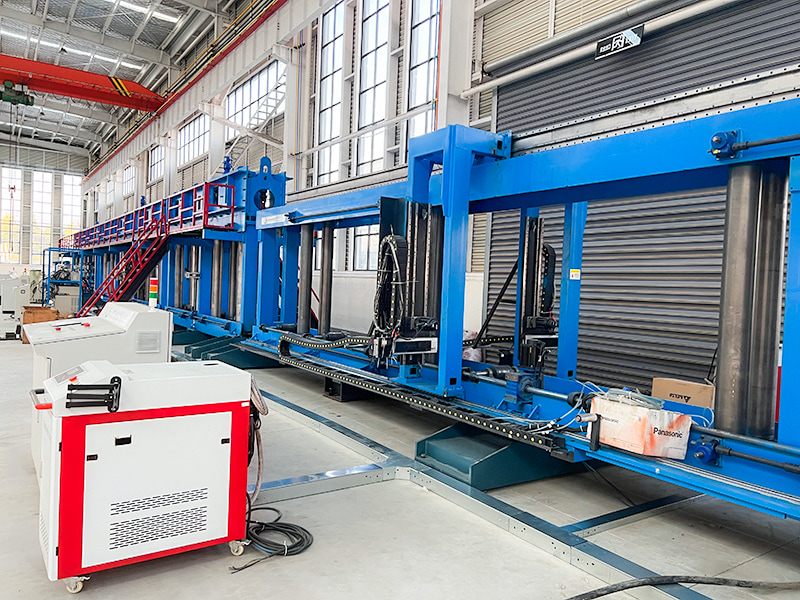

Linea di produzione di pareti a taglio per resistenza antisismica

Funzioni principali e caratteristiche tecniche:

1) Formatura integrata di sezioni composite

Pannello di parete principale: piastra in acciaio ad alta resistenza (Q550GJ/Q690) con uno spessore di 2,0-8,0 mm e una resistenza alla trazione di ≥650 MPa.

Irrigidimenti verticali: piegati a freddo in nervature a forma di T o di U (80-200 mm di altezza) per migliorare la resistenza all'instabilità della parete.

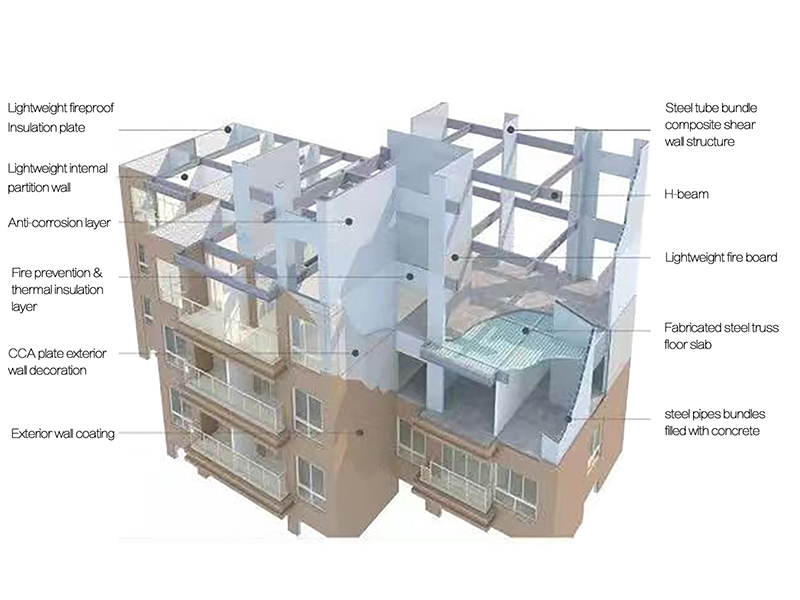

Strisce di taglio orizzontali: ondulazioni trasversali laminate (150-300 mm di lunghezza) per migliorare la dissipazione di energia. https://example.com/spsw-profile.png (diagramma schematico: struttura composita della parete di taglio in lamiera di acciaio)

2) Progettazione ottimizzata delle prestazioni sismiche

Le linee di piegatura preimpostate "trave debole, parete forte" sui rulli guidano il rilascio direzionale dell'energia sismica (soddisfacendo i requisiti di resistenza ai terremoti di magnitudo 8).

La regolazione intelligente della spaziatura degli irrigidimenti (300-600 mm) previene l'instabilità della parete fuori piano.

3) Produzione digitale efficiente

Unità dati BIM diretta: analizza direttamente i dati del modello di edificio e regola automaticamente le dimensioni del profilo (adattandosi alle diverse altezze del pavimento).

Il posizionamento tramite visione artificiale per la misurazione dello spessore laser online garantisce una precisione della posizione del gruppo di fori di ± 0,3 mm (soddisfacendo i requisiti per le connessioni bullonate ad alta resistenza).

Componenti principali del sistema dell'attrezzatura:

Aspo per carichi pesanti: i cuscinetti ad espansione idraulica possono trasportare 20-30 tonnellate di bobine di acciaio (1,0-1,5 m di larghezza), con servocontrollo della tensione per prevenire la deformazione.

Macchina livellatrice ad alta pressione a nove rulli: elimina lo stress interno nelle piastre spesse 12 mm, ottenendo una rettilineità di ≤1 mm/㎡ (calibrazione laser).

Unità di punzonatura ad alta precisione: punzonatrice idraulica da 2000 tonnellate: perfora contemporaneamente fori per bulloni e fori di penetrazione di tubazioni, supportando la punzonatura di piastre spesse 50 mm.

Macchina per la formatura di irrigidimenti: 24-32 set di rulli in metallo duro (durezza HRC62), pressatura passo dopo passo delle nervature a forma di T/U (tolleranza di profondità ± 0,2 mm).

Macchina ondulatrice Shear Strip: la conversione della servofrequenza produce ondulazioni orizzontali con lunghezza d'onda regolabile (150/200/300 mm) e un rapporto profondità d'onda da 1:8 a 1:10.

Piegatura con bloccaggio dei bordi: la piegatrice idraulica sincrona a quattro cilindri forma giunti a parete (angolo di piegatura 90° ± 0,5°).

Taglio al plasma a lunghezza fissa: taglio al plasma subacqueo (spessore ≤ 12 mm), angolo di taglio ≤ 3°, nessuna deformazione termica.

Ispezione della qualità della scansione 3D: la scansione laser confronta i modelli BIM per generare mappe dei contorni di deviazione su scala reale (precisione 0,1 mm).

Sistema di controllo Digital Twin: mappatura in tempo reale dello stato delle apparecchiature fisiche, prevedendo l'usura dei rulli e compensandola automaticamente.

Valore dell'applicazione industriale:

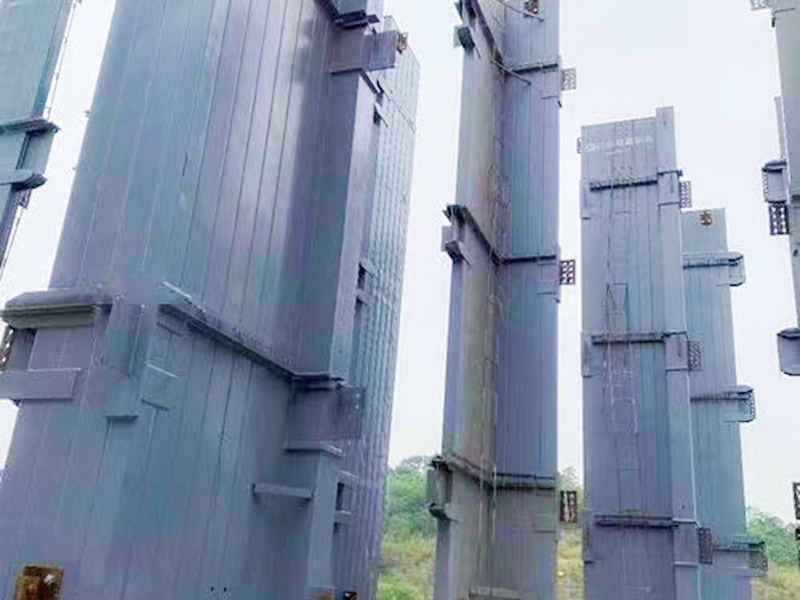

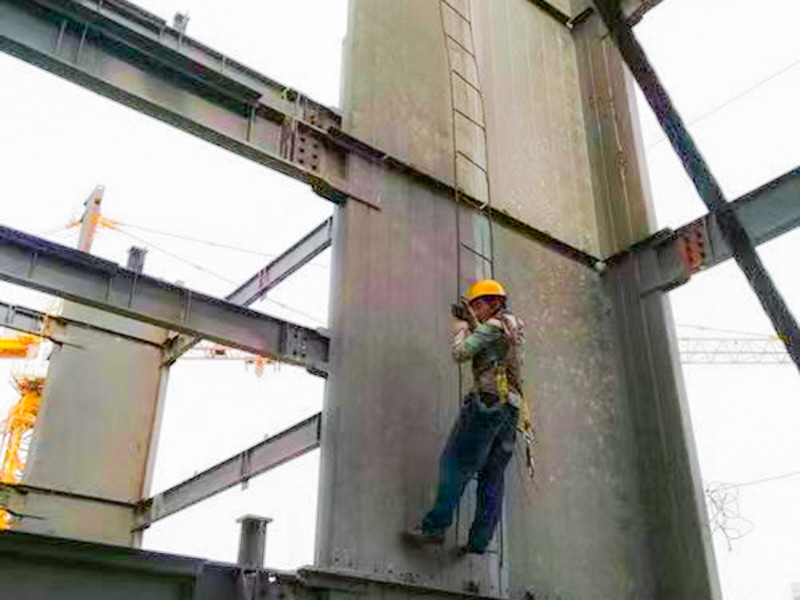

Edifici molto alti: peso ridotto del 60%, aumento della velocità di costruzione del nucleo di tre volte (caso applicativo della Torre di Shanghai).

Resistenza sismica industriale: la rigidità laterale delle centrali chimiche e nucleari è aumentata del 200%, soddisfacendo le condizioni di terremoto SL-2.

Trasformazione verde: riduzione delle emissioni di carbonio di 1,2 tonnellate per metro quadrato, guadagnando punti di certificazione LEED.
