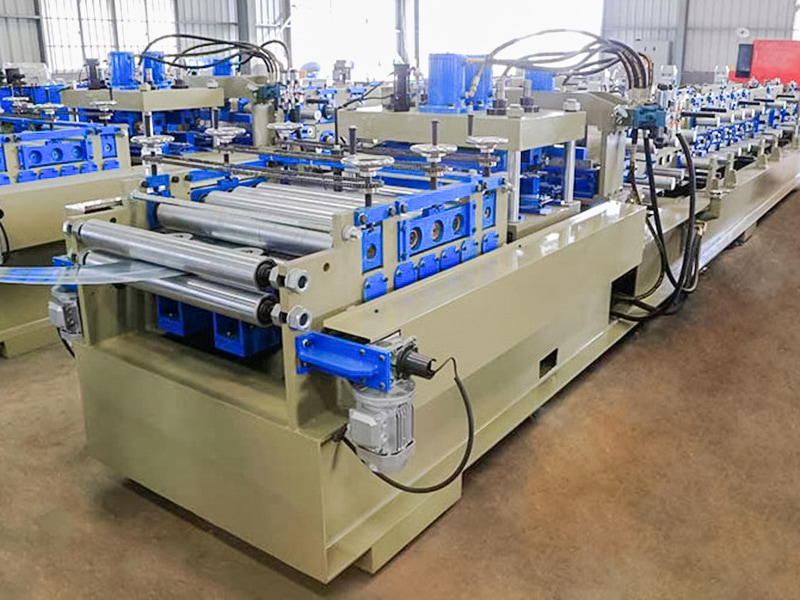

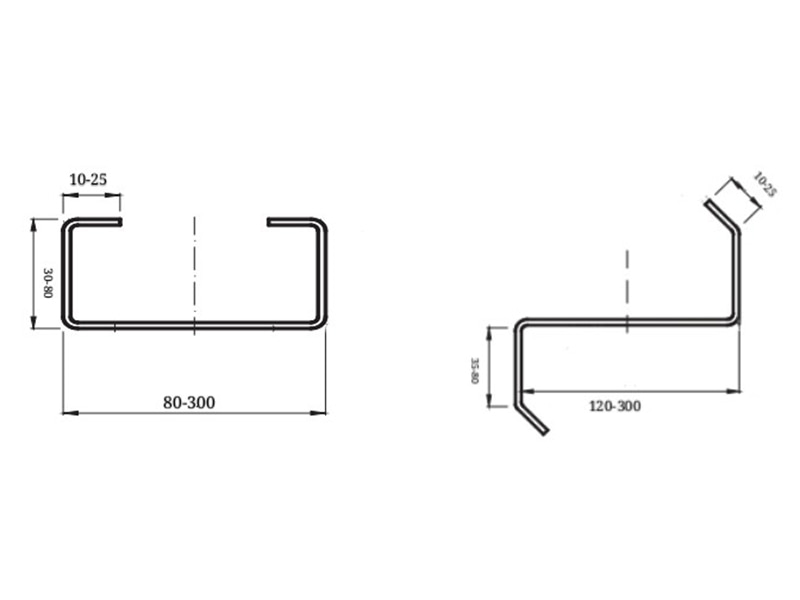

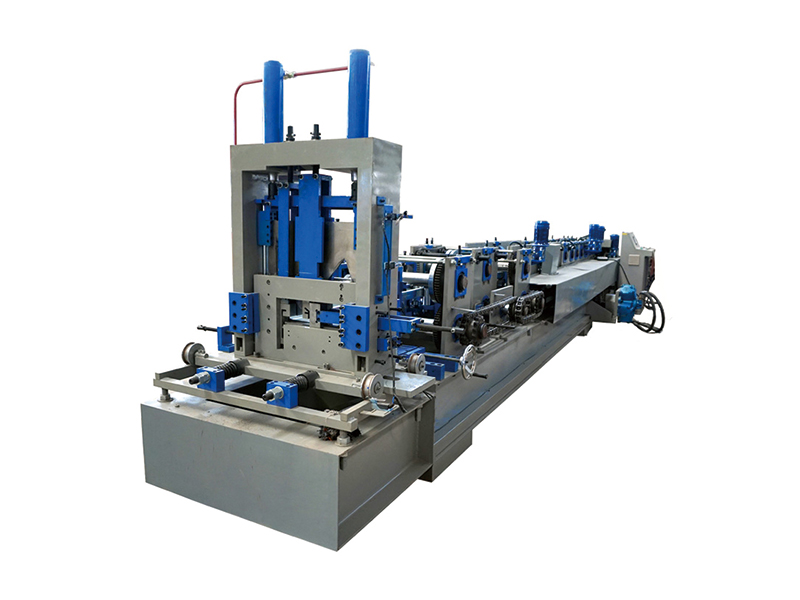

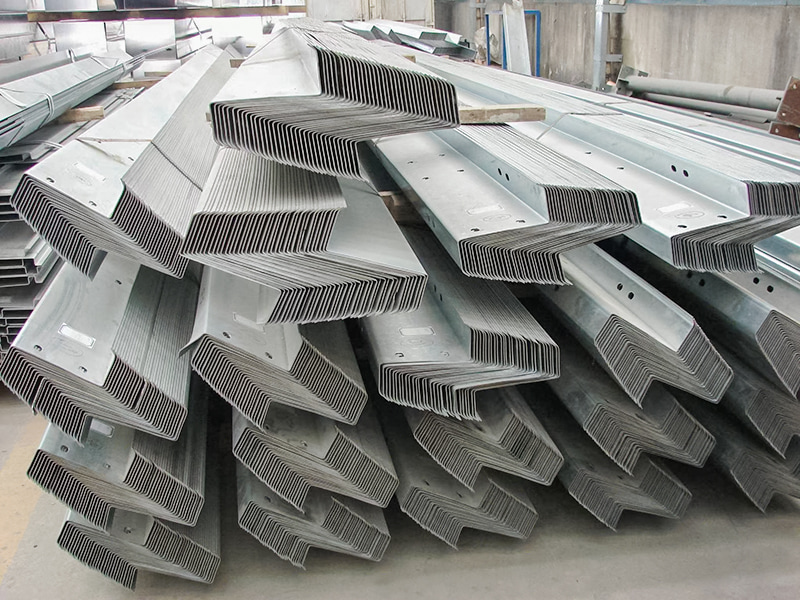

La macchina per la profilatura di arcarecci CZ è una macchina industriale altamente automatizzata progettata specificamente per la produzione efficiente e continua di arcarecci con sezione a C/Z. È ampiamente utilizzato nella costruzione di strutture in acciaio, in particolare nei sistemi di tetti o pareti a campata lunga che richiedono maggiore capacità portante e stabilità. La macchina per la formatura di rotoli di arcarecci CZ completamente automatica di tipo 80-300 è una macchina specializzata con una tecnologia più avanzata e un processo di formatura più complesso. È progettato specificamente per la produzione di arcarecci compositi con sezione CZ ad alte prestazioni. Utilizzando un processo di profilatura a freddo altamente automatizzato (eventualmente combinato con la tecnologia di giunzione in linea), trasforma continuamente nastri di acciaio in vari profili CZ con un'altezza totale che varia da 80 mm a 300 mm. Il suo valore fondamentale risiede nella capacità di produrre in modo efficiente e in serie gli arcarecci ad alta resistenza e alta stabilità necessari per costruzioni a campata lunga e carichi pesanti. È un pezzo di attrezzatura vitale nella produzione di strutture in acciaio di fascia alta. Tuttavia, le difficoltà tecniche e i costi sono generalmente superiori a quelli delle macchine standard per la formatura di arcarecci con sezione a C.
Jiangyin Hailong Machinery Factory è 80-300 Macchine per la formatura di rulli per arcarecci tipo CZ Fornitore in Cina. Con oltre 1200 relazioni con i clienti, serviamo una moltitudine di settori con attrezzature per profilatura su misura, fornitura 80-300 Macchine per la formatura di rulli per arcarecci tipo CZ in vendita.
Simile alla macchina di tipo C, ciò significa che l'attrezzatura presenta funzioni completamente automatizzate:
Alimentazione automatica della bobina: la bobina di acciaio viene automaticamente svolta, livellata e inserita nella linea di formatura.

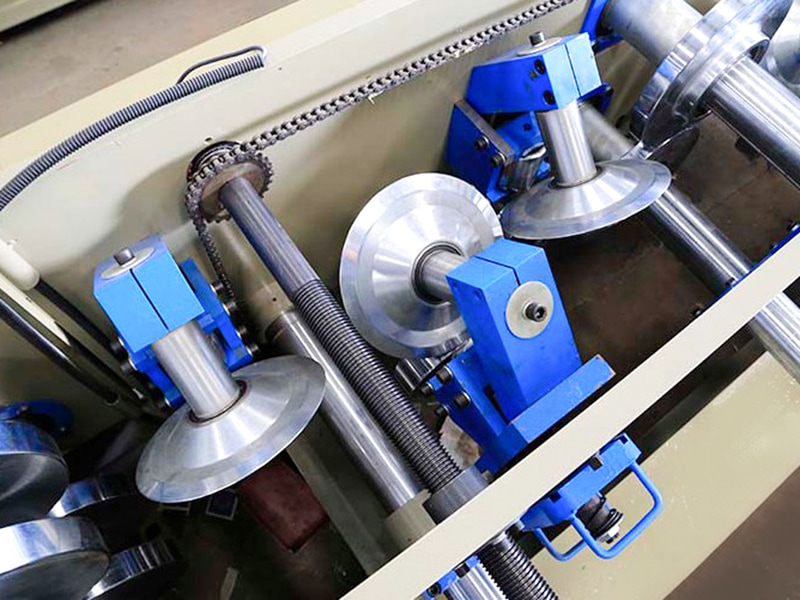

Formatura automatica dei rulli: laminazione di precisione multi-passaggio controllata da programma.

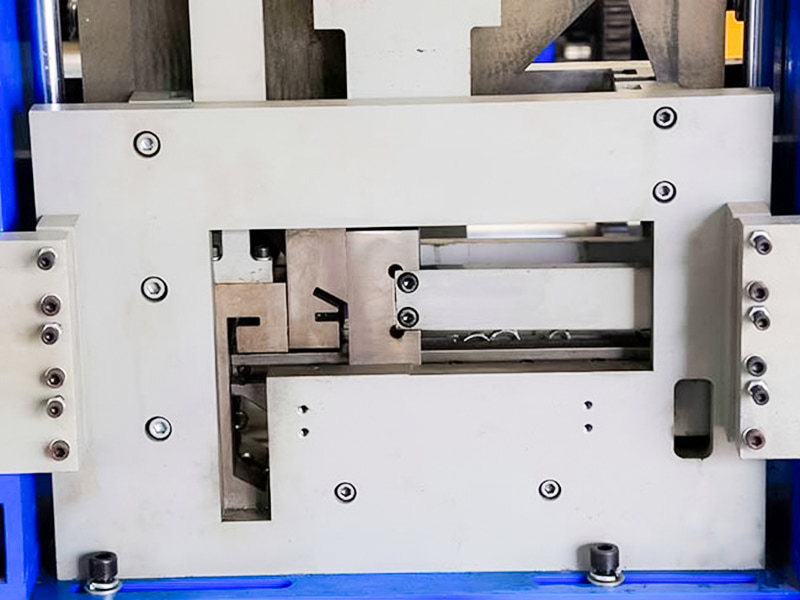

Taglio automatico su misura: le seghe volanti ad alta velocità o le cesoie idrauliche eseguono tagli precisi in movimento continuo, garantendo una produzione ininterrotta.
Scarico/impilamento automatico: i prodotti finiti vengono automaticamente trasportati, contati e impilati ordinatamente.

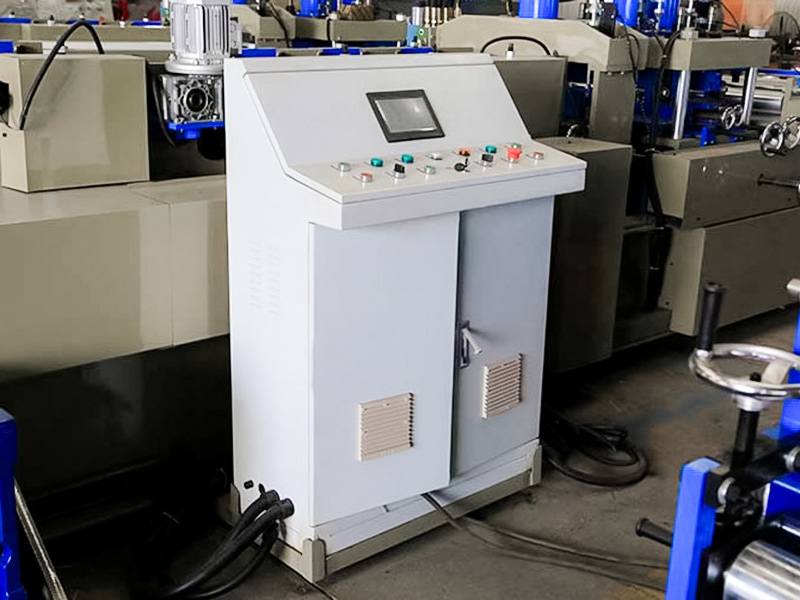

Controllo intelligente PLC: i parametri (specifiche, lunghezza, quantità, posizioni dei fori, ecc.) vengono impostati tramite il touchscreen e il sistema esegue e monitora automaticamente l'intero processo.
Vantaggi:

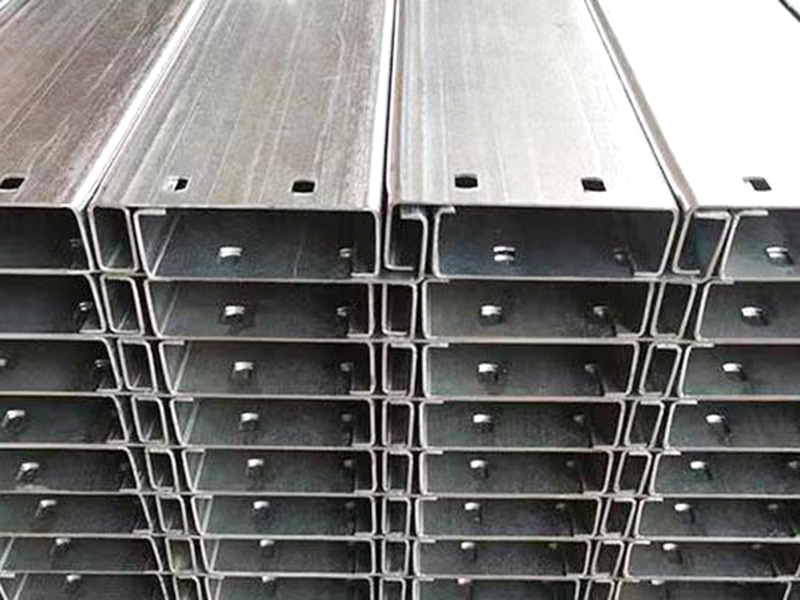

Eccellenti prestazioni strutturali: gli arcarecci CZ prodotti offrono resistenza e stabilità di gran lunga superiori a quelle dei singoli arcarecci di tipo C.
Soluzione a lunga campata: un componente chiave per una costruzione a lunga campata economicamente vantaggiosa.
Elevata efficienza produttiva: la produzione continua completamente automatizzata soddisfa le richieste di grandi volumi.
Alta precisione e coerenza: il controllo PLC garantisce precisione dimensionale e qualità costante.
Elevato utilizzo del materiale: la produzione continua riduce gli sprechi. Flessibilità (relativa): una singola macchina può produrre arcarecci CZ con specifiche diverse entro il suo intervallo nominale (altezza 80-300 mm) sostituendo i manicotti dei rulli e apportando modifiche (nota: la sostituzione dello stampo è un compito significativo).
| Parametri tecnici | ||
| Articolo | Parametro | Osservazione |
| Base della macchina | Acciaio con trave a I standard nazionale n. 40 | Struttura complessiva della saldatura |
| Materiale del rullo | Cr12Mo1V1 | Indurimento sotto vuoto |
| Albero principale | φ90,40Cr | Indurimento e rinvenimento |
| Formazione di gruppi | 20 | |
| Potenza del motore principale | 25KW, Inv | |
| Scatola ingranaggi della trasmissione principale | K107 (scatola ingranaggi elicoidali K107) | |
| Metodo di guida | Doppia trasmissione a catena da 1,2 pollici | |
| Modalità di interruzione | Interruzione idraulica | La potenza del motore della stazione idraulica è di 11 kW |

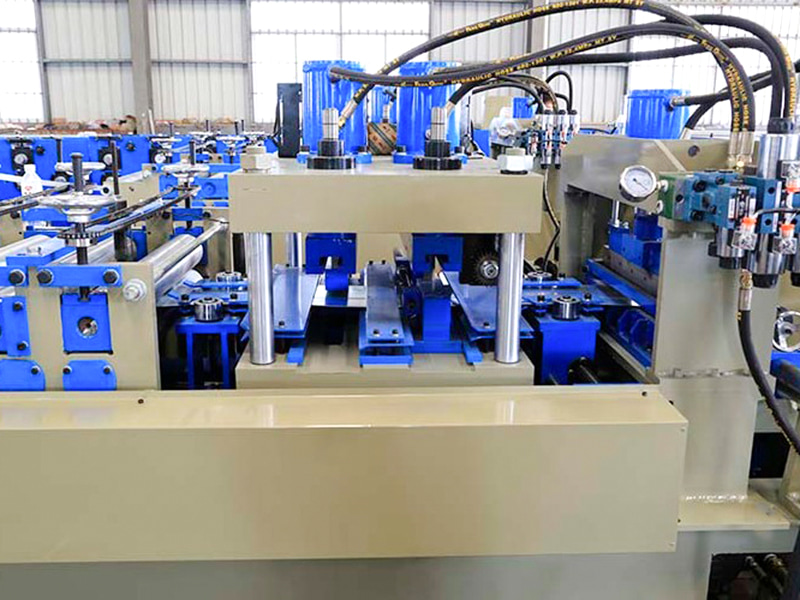

| Modalità di punzonatura | Punzonatura idraulica | |
| Svolgitore | Carico 5 tonnellate, con piattaforma di carico | La potenza del motore della stazione idraulica è di 2,2 kW |
| Sistema di controllo | PLC Siemens/Schneider | |
| Sistema idraulico | Marchio Pechino Huade | |
| Lunghezza totale della linea di produzione | Circa 25 metri | |
| Peso dell'attrezzatura | Circa 12 tonnellate | |
| Spessore della materia prima | 3,0 mm | Bobina zincata Q235 |
| Larghezza materia prima | 175 mm~480 mm | |
| Velocità di produzione | 25~30 m/min | |
