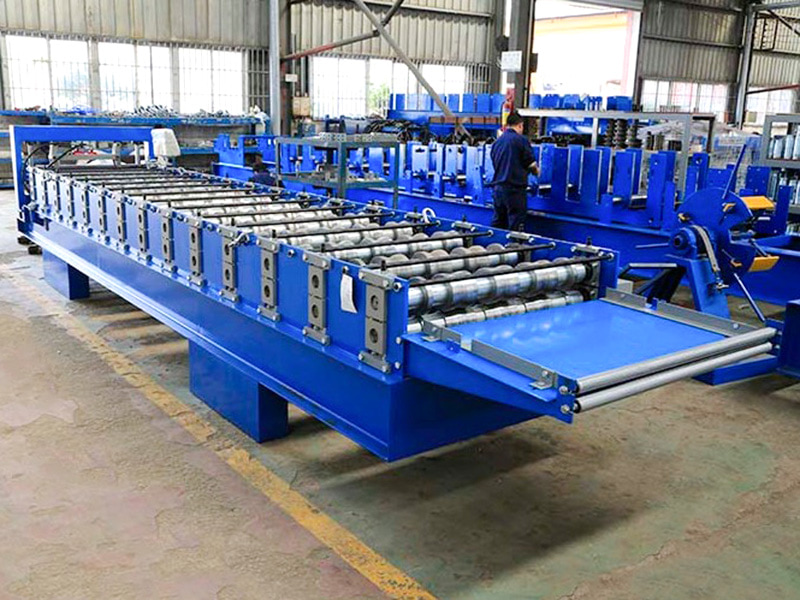

La profilatrice a rulli 686 IBR è una macchina per la lavorazione della lamiera progettata specificamente per la produzione continua di pannelli per tetto/pareti 686 IBR. Si tratta di una linea di produzione automatizzata progettata per arrotolare bobine di metallo attraverso un processo di profilatura a più passaggi a temperatura ambiente, producendo pannelli per tetto/parete in metallo ondulato continuo e ad alta velocità conformi allo standard 686 IBR.
Jiangyin Hailong Machinery Factory è Macchine per la formatura di rotoli di fogli IBR a elevata stabilità di tipo 686 Fornitore in Cina. Con oltre 1200 relazioni con i clienti, serviamo una moltitudine di settori con attrezzature per profilatura su misura, fornitura Macchine per la formatura di rotoli di fogli IBR a elevata stabilità di tipo 686 in vendita.
Le caratteristiche principali e gli usi di questa apparecchiatura includono:

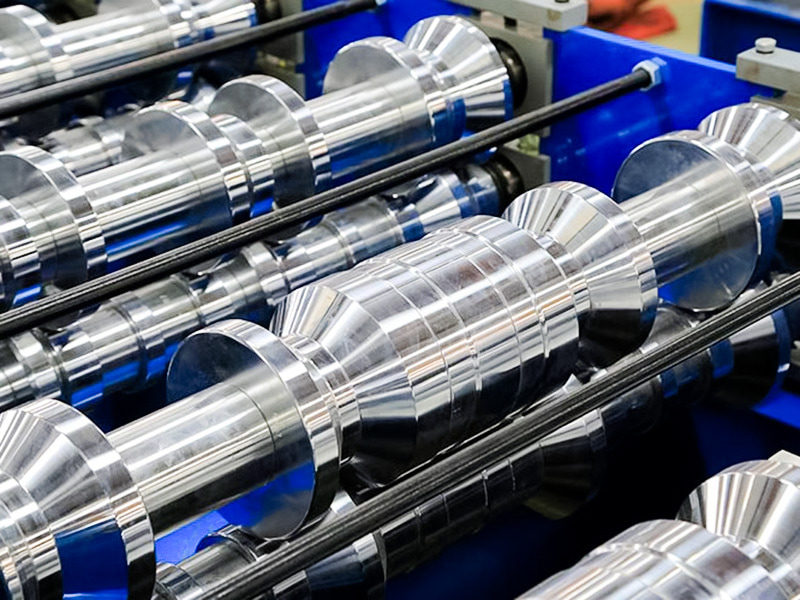

Altamente specializzato: le matrici a rullo sono progettate specificatamente per produrre la forma precisa delle ondulazioni 686 IBR.
Altamente efficiente: può funzionare in continuo, in genere a velocità di 20-40 m/min o superiori, soddisfacendo le esigenze di produzione di grandi volumi.
Altamente adattabile: può lavorare lamiere di acciaio o alluminio di vari spessori (comunemente compresi tra 0,4 mm e 1,2 mm) e rivestimenti (PVDF/poliestere zincato, zincato e preverniciato).

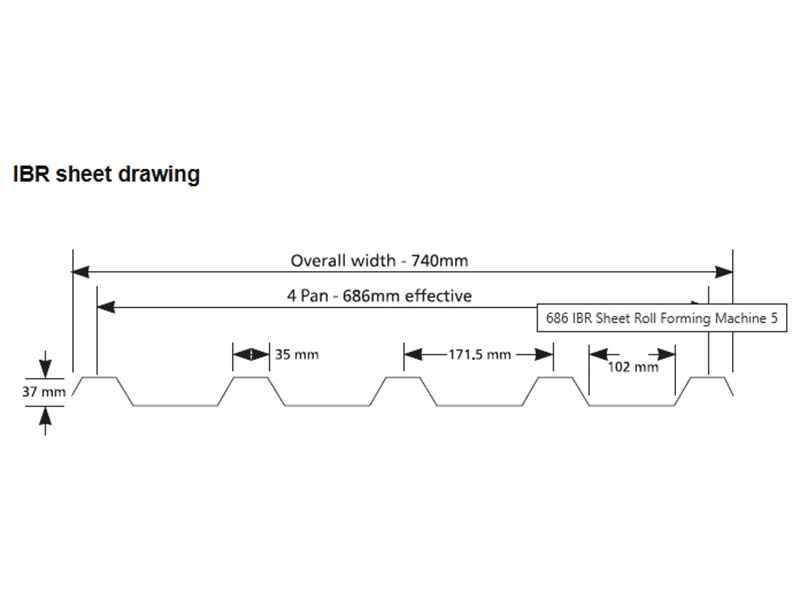

Formatura precisa: la forma, l'altezza e la spaziatura delle ondulazioni sono garantite conformi allo standard 686. Gli standard IBR garantiscono la resistenza, le prestazioni di laminazione e l'aspetto uniforme dei materiali in fogli.
Taglio su misura: dotato di un dispositivo di taglio, i materiali in fogli formati possono essere tagliati con precisione alla lunghezza impostata.

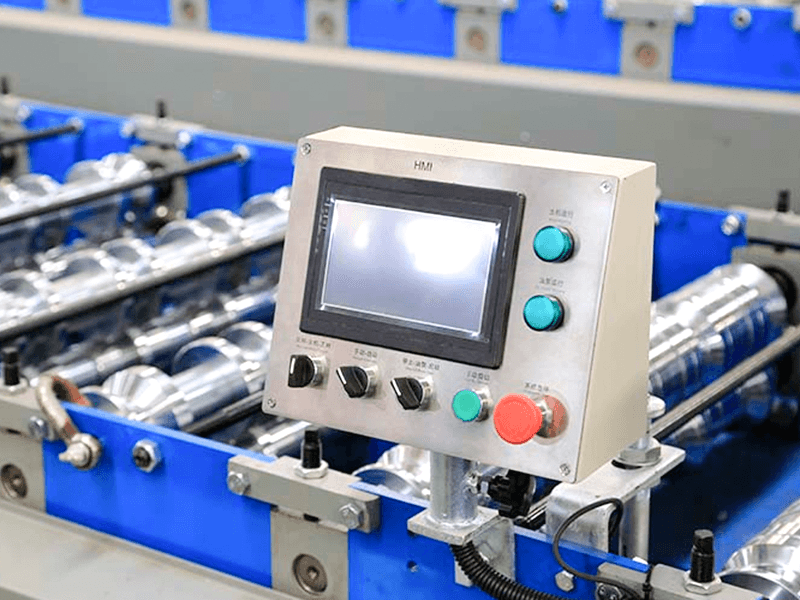

Controllo automatizzato: viene utilizzato un sistema di controllo PLC o CNC per impostare e monitorare parametri quali velocità di produzione, lunghezza e conteggio.
Applicazioni principali: servono principalmente l'industria dei materiali da costruzione e da costruzione, in particolare i produttori di coperture metalliche e sistemi di pareti o progetti di ingegneria su larga scala. Questi sistemi vengono utilizzati per produrre coperture e rivestimenti di pareti per edifici di grandi dimensioni come impianti industriali, magazzini, stadi, centri commerciali e strutture agricole.
I componenti principali includono in genere:
Caricatore/Svolgitore: carica e svolge la bobina di metallo.
Dispositivo di guida/raddrizzamento: garantisce che la striscia entri diritta nell'area di formatura.

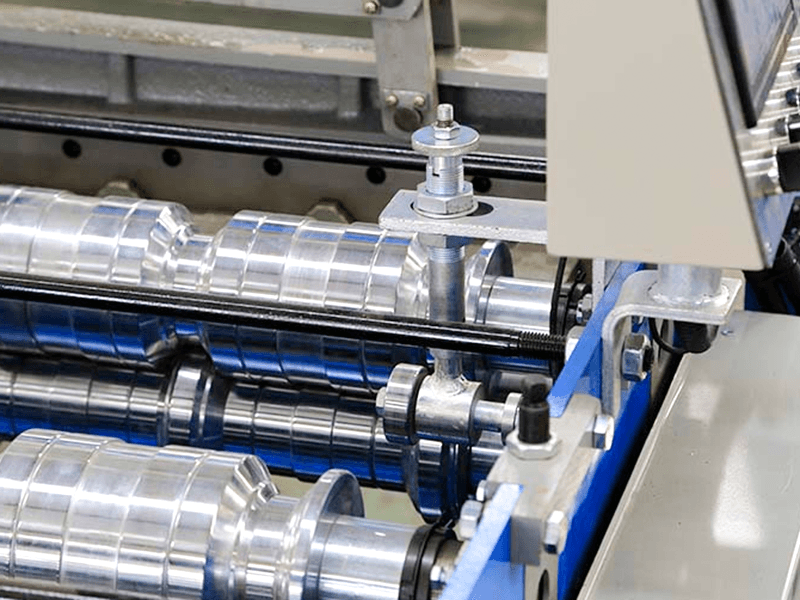

Telaio di formatura multistandard: il componente principale, ciascun telaio contiene una o più coppie di rulli di formatura superiori e inferiori, responsabili della piegatura graduale del metallo.

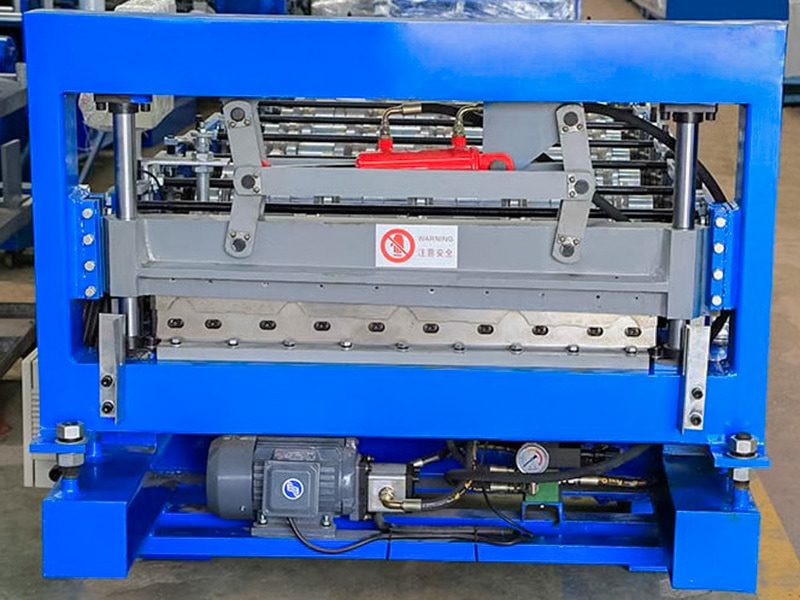

Dispositivo di taglio: tipicamente una cesoia volante idraulica o una cesoia di arresto, taglia con precisione i materiali in fogli alla lunghezza impostata mentre continuano a muoversi.
Sistema di scarico/impilamento: raccoglie e impila i fogli formati e tagliati.

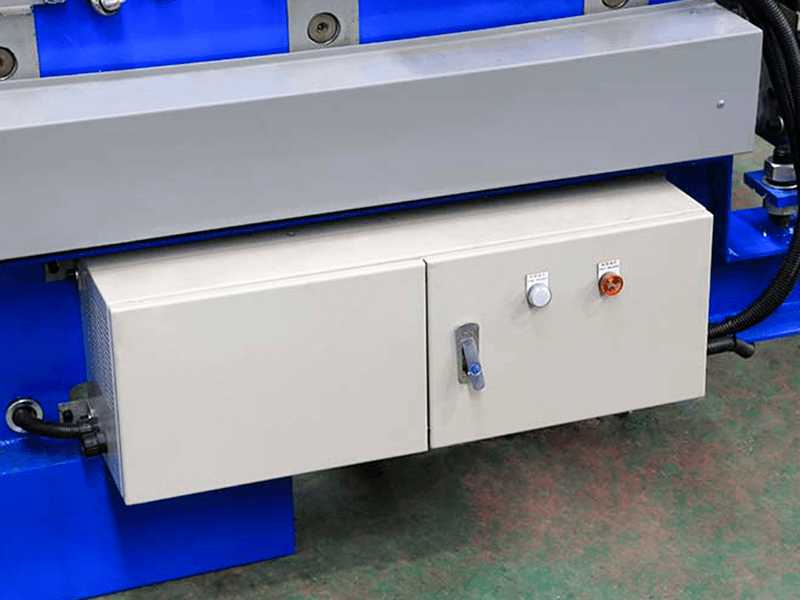

Sistema di controllo (PLC): controlla la velocità di funzionamento, la lunghezza di taglio, il conteggio, ecc. dell'intera linea di produzione.
| Parametri tecnici | ||
| Articolo | Parametro | Osservazione |
| Base della macchina | Standard nazionale N. 36 Acciaio con trave a I | Struttura complessiva della saldatura |
| Materiale del rullo | Acciaio 45# di alta qualità | Lavorazione fine, temprata |
| Albero principale | φ75,45# Acciaio | Lavorazione fine, temprata |
| Formazione di gruppi | 20 | |
| Potenza del motore principale | 5,5 kW | |
| Metodo di guida | Trasmissione a catena | |
| Modalità di interruzione | Interruzione idraulica | La potenza del motore della stazione idraulica è 4KW |
| Lama tagliata | Cr12MoV | Temprato, HRC58-62 |
| Svolgitore | Carico 5 tonnellate, con piattaforma di carico | La potenza del motore della stazione idraulica è di 2,2 kW |
| Sistema di controllo | PLC Siemens/Schneider | |
| Sistema idraulico | Marchio Pechino Huade | |
| Lunghezza totale della linea di produzione | Circa 18 metri | |
| Peso dell'attrezzatura | Circa 6 tonnellate | |
| Spessore della materia prima | 0,3-0,8 mm | Bobina zincata Q235 |
| Velocità di produzione | 10~12 m/min | |
