La macchina appiattitrice e tagliatrice Simple Coil è una macchina economica due in uno per la prelavorazione delle lamiere, che offre una struttura semplice, funzioni di base e un costo contenuto. Integra l'appiattimento del coil e il taglio a misura in un'unica linea di produzione snella, consentendo la lavorazione continua dal coil alla lamiera piana. Progettato per applicazioni su piccola scala e a basso budget, soddisfa i requisiti fondamentali di "svolgimento, livellamento e taglio a misura".
Jiangyin Hailong Machinery Factory è Semplice macchina per appiattire e tagliare bobine Fornitore in Cina. Con oltre 1200 relazioni con i clienti, serviamo una moltitudine di settori con attrezzature per profilatura su misura, fornitura Semplice macchina per appiattire e tagliare bobine in vendita.
Funzioni principali:
Svolgimento (Svolgimento): Supporta e svolge lentamente la bobina, alleviandone lo stress.
Livellamento (raddrizzamento): i rulli meccanici eliminano deformazioni come bordi ondulati, deformazioni e curvature, ripristinando la planarità.
Cesoia (taglio a lunghezza): taglia la striscia di metallo alimentata in modo continuo (appiattita) in fogli singoli ad una lunghezza preimpostata.
Caratteristiche dell'attrezzatura:
Struttura semplice: nessun sistema di automazione complesso, design meccanico compatto e ingombro ridotto (tipicamente 5-10 metri di lunghezza).
Il funzionamento manuale è predominante: il caricamento manuale della bobina, la regolazione dei parametri (come la pressione del rullo livellatore) e la raccolta dei fogli si basano sull'esperienza dell'operatore.
La funzionalità è semplificata: si concentra esclusivamente sullo svolgimento e sul livellamento, mancando di funzionalità avanzate come la correzione automatica del nastro, il controllo della tensione e il taglio di precisione.
Basso costo: il prezzo è circa da 1/5 a 1/3 di una linea di livellamento completamente automatica (in genere decine di migliaia di RMB).
Basso consumo energetico: la potenza del motore è relativamente bassa (tipicamente da 11 kW a 30 kW), rendendolo adatto a piccole officine.
Struttura tipica:
Supporto di svolgimento: una semplice struttura a forma di cono o a sbalzo con una bobina che si espande e si contrae manualmente per fissare la bobina.
Piattaforma di alimentazione: guida manualmente la testa della striscia nella livellatrice.

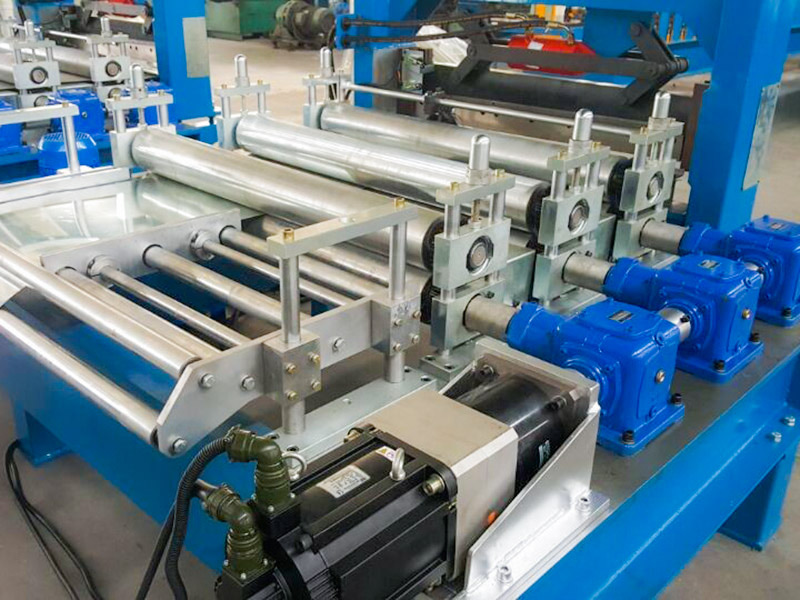

Unità di livellamento: l'unità centrale, contenente da 5 a 9 rulli di livellamento (meno rispetto ai modelli avanzati), corregge la deformazione attraverso la flessione dei rulli.
Dispositivo di taglio:
Cesoie idrauliche: Basso costo e facile manutenzione, adatte per spessori ≤3mm (la scelta tradizionale).
Cesoie pneumatiche: ancora più convenienti, adatte solo per lamiere ≤1,5 mm (soggette a deformazione).
Rastrelliera di cesoiatura: riceve i fogli livellati per la movimentazione manuale e l'impilamento.
| Requisiti di alimentazione | Voltaggio | 380V/50Hz/3Ph (può essere personalizzato) |
| Potenza del motore principale | 7,5 kW | |
| Potenza della taglierina | 5,5 kW | |
| Velocità di produzione | 10-15 m/min | |
| Spessore della struttura | 18 mm | |
| Diametro dell'albero | 80 mm | |
| Guidare | Ingranaggio | |
| H Acciaio | 400 mm | |
| Schermo | HMI | |
| Tipo di taglio | Regolazione della lunghezza e post-taglio | |
| Sistema di controllo | PLC Siemens | |
| Installa la dimensione (dipende dal progetto finale) | 3,6 x 1,5 x 1,2 m | |
| Peso totale (circa) | 3,0 T | |
