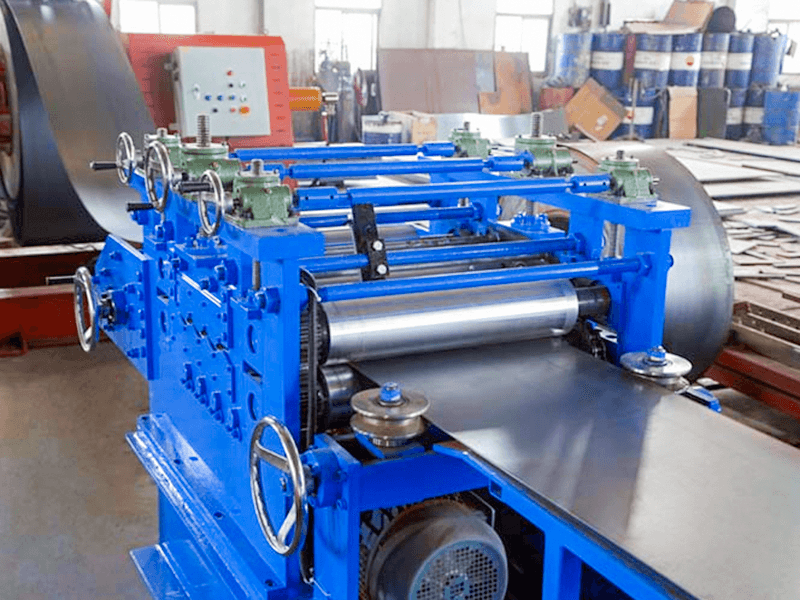

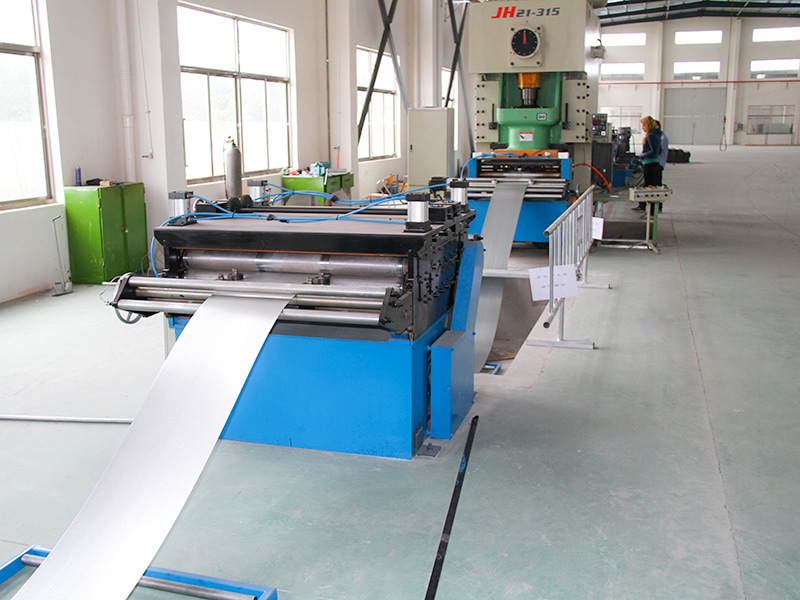

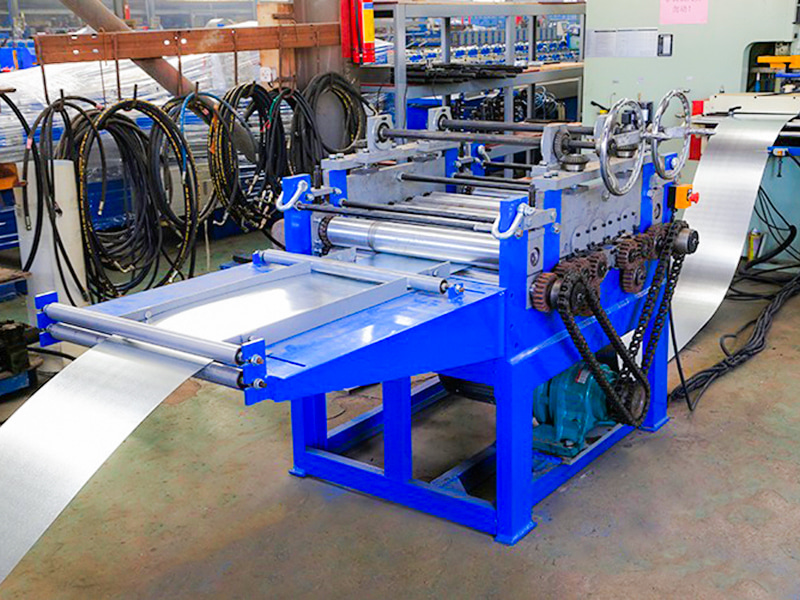

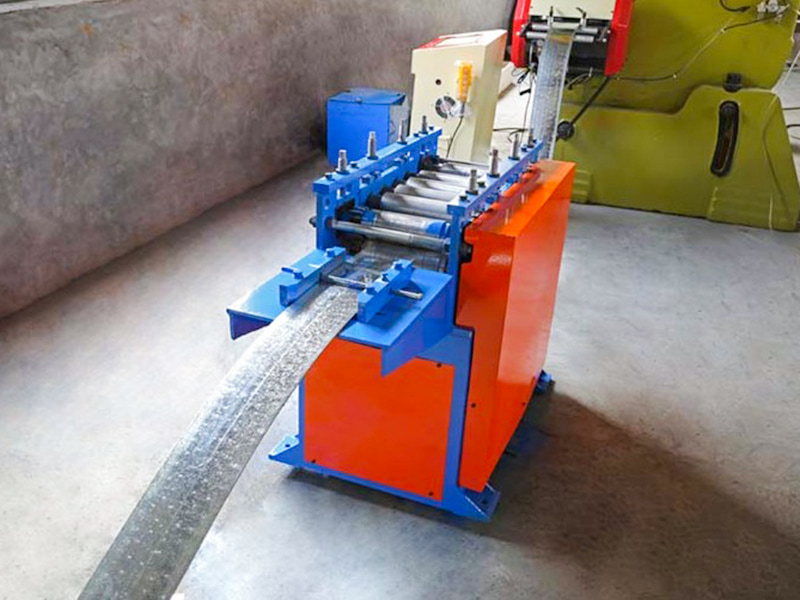

Le macchine livellatrici per bobine in acciaio (note anche come livellatrici o raddrizzatrici) in una linea di produzione di profilatura a freddo sono un componente chiave dell'attrezzatura situato dopo lo svolgitore e prima della macchina formatrice. È un dispositivo di pre-elaborazione cruciale per garantire la qualità del prodotto finale. Il suo compito principale è quello di far passare una striscia di metallo (lamiera) che presenta ancora tensioni residue, piegature, bordi ondulati e difetti di curvatura dopo lo srotolamento attraverso uno spazio tra i rulli a più stadi controllato con precisione, sottoponendo la striscia a una serie di deformazioni di flessione inversa decrescenti (appiattimento e raddrizzamento). Ciò elimina efficacemente le piegature originali, i bordi ondulati e le sollecitazioni interne nella bobina, risultando in uno stato piatto, diritto e privo di tensioni. Ciò fornisce materia prima qualificata per la successiva formatura di precisione, taglio a misura o punzonatura.
Jiangyin Hailong Machinery Factory è Macchine livellatrici per bobine in acciaio Fornitore in Cina. Con oltre 1200 relazioni con i clienti, serviamo una moltitudine di settori con attrezzature per profilatura su misura, fornitura Macchine livellatrici per bobine in acciaio in vendita.
Struttura di base:
Telaio: una struttura del telaio robusta.
Set rulli raddrizzatori superiori/inferiori: un componente fondamentale. Tipicamente, è costituito da più rulli cilindrici disposti in uno schema sfalsato (comunemente visti in numeri dispari, come 9, 11, 13, 15, 17 o 21).
Rulli superiori: generalmente montati su una traversa completamente regolabile, alcuni o tutti i quali possono essere regolati in modo indipendente (utilizzando un volantino o un motore).
Rulli inferiori: generalmente fissi o con solo pochi rulli regolabili. I rulli motori (azionati da un motore tramite un riduttore o un riduttore) sono generalmente posizionati nella fila inferiore.
Regolazione dello spazio: azionato manualmente, elettricamente o idraulicamente, questo meccanismo regola con precisione la pressione verso il basso dei rulli superiori rispetto ai rulli inferiori (vale a dire, pressione di raddrizzatura/pressione di raddrizzatura). Le macchine ad alta precisione consentono la regolazione indipendente di ciascun rullo superiore.
Sistema di azionamento: un motore, un riduttore, un giunto e una scatola di distribuzione degli ingranaggi fanno ruotare alcuni o tutti i rulli inferiori, tirando la striscia in avanti. Questo sistema è generalmente sincronizzato con la velocità della linea di produzione.
Dispositivi di guida: i rulli di guida laterali o le piastre di guida sono generalmente installati all'ingresso e all'uscita per evitare che il nastro si allontani.
Rulli di supporto (opzionali): per le macchine raddrizzatrici per lamiere larghe o spesse, i rulli di supporto sono installati sul lato posteriore (non operativo) dei rulli di lavoro per evitare una flessione eccessiva.
Sistema di lubrificazione: lubrifica i cuscinetti a rulli.
Copertura protettiva: fornisce protezione di sicurezza.
| Digitare | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Larghezza (mm) | 200 | 300 | 400 | 500 | 600 |
| Spessore (mm) | 1.0 ～ 6.0 | ||||
| Riduttore | 1:30 | ||||
| Potenza motore (CV) | 5 | 5 | 7 | 7 | 7 |
| Metodo di regolazione | Ingranaggio a vite senza fine | ||||
| Regolazione della velocità | Regolazione della velocità a frequenza variabile | ||||
| Diametro rullo livellatore | ￠90×7 (Superiore 4 Giù 5) | ||||
| Potenza (V) | CA 3Ph 380V | ||||
| Dimensioni della macchina (L×L×A) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Peso della macchina (Kg) | 430 | 550 | 670 | 800 | 900 |
