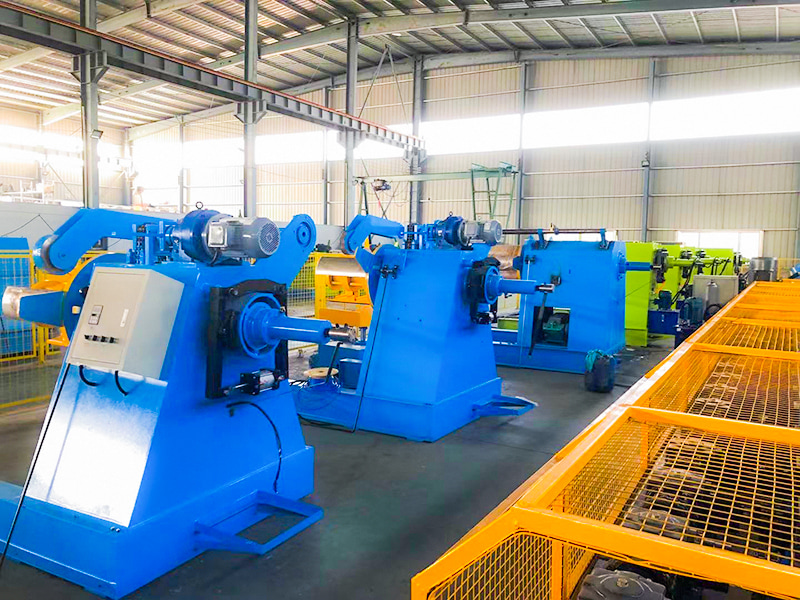

Uno svolgitore idraulico per bobine d'acciaio è un componente fondamentale dell'attrezzatura utilizzata nelle linee di lavorazione della lamiera (come linee di profilatura, linee di taglio, linee di taglio a misura e linee di stampaggio) per supportare, svolgere e controllare le bobine metalliche (acciaio, alluminio, rame, ecc.). La sua caratteristica principale è l'uso di un sistema idraulico come metodo principale di alimentazione e controllo.
Jiangyin Hailong Machinery Factory è Svolgitori idraulici a spirale in acciaio Fornitore in Cina. Con oltre 1200 relazioni con i clienti, serviamo una moltitudine di settori con attrezzature per profilatura su misura, fornitura Svolgitori idraulici a spirale in acciaio in vendita.
Componenti principali:
Telaio/Base: Supporta l'intera unità.

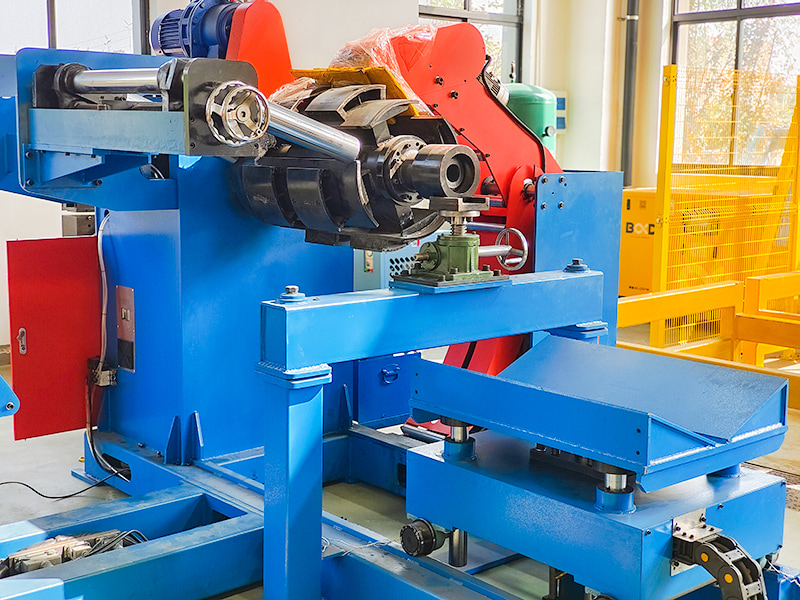

Bobina di espansione e contrazione idraulica: il componente principale, contenente un cilindro idraulico e un meccanismo di espansione e contrazione (piastre settoriali, manicotti piramidali, ecc.).
Mandrino e cuscinetti: supportano la rotazione della bobina.

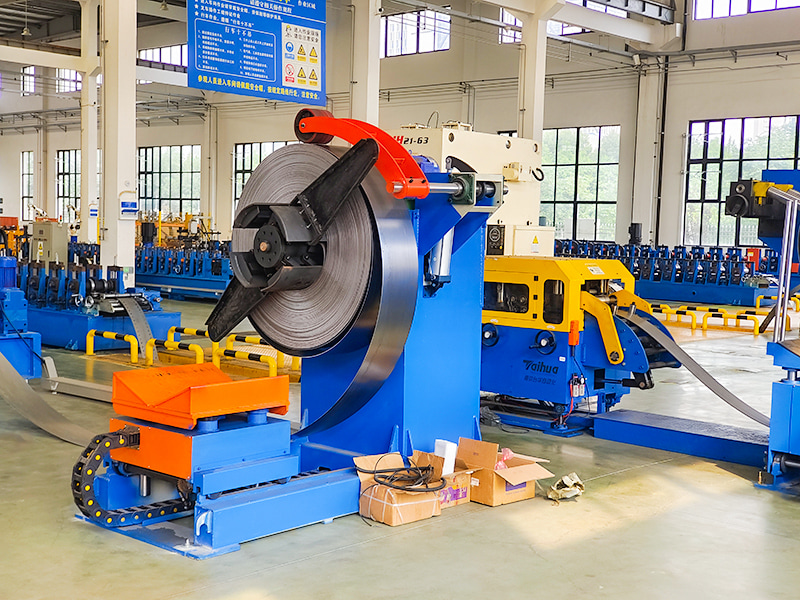

Braccio di pressione (rullo di pressione): azionato da un cilindro idraulico, il braccio di pressione preme sull'anello esterno della bobina.
Braccio di trasporto/Carrello di trasporto: fornisce un supporto ausiliario per la bobina.
Sistema frenante: in genere, un freno a disco idraulico o un motore idraulico genera la tensione di svolgimento.
Sistema di azionamento: il mandrino può essere azionato da un motore e un riduttore o da un motore idraulico.

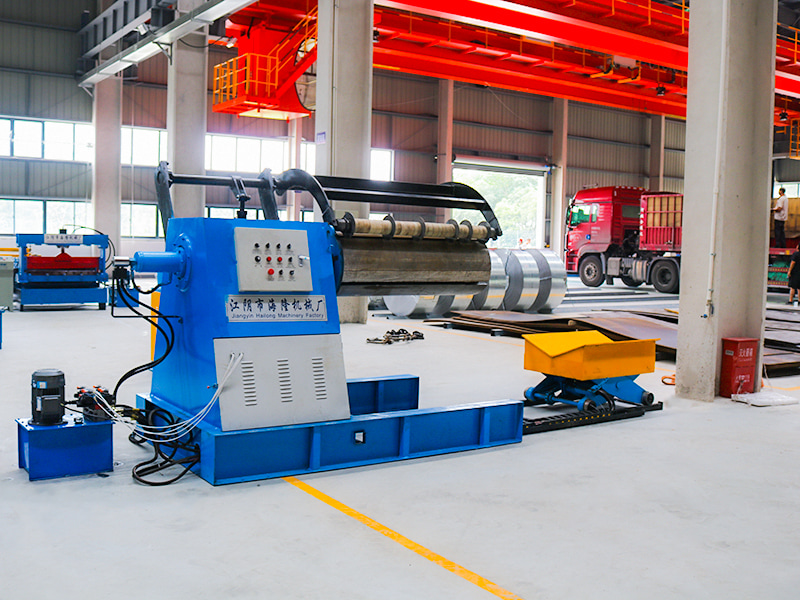

Stazione idraulica: comprende una pompa idraulica, un motore, un serbatoio dell'olio, blocchi valvole di controllo (valvole direzionali, valvole proporzionali/servovalvole, valvole di pressione, valvole di flusso, ecc.), dispositivo di raffreddamento, filtro, ecc.
Sistema di controllo elettrico: PLC, touch screen (HMI), sensori (interruttori di prossimità, encoder, ecc.), ecc., utilizzati per ricevere comandi, monitorare lo stato e controllare con precisione il funzionamento del sistema idraulico.
Dispositivi ausiliari: come il dispositivo di centraggio della bobina (CPC) e le guide laterali.
Panoramica del flusso di lavoro:

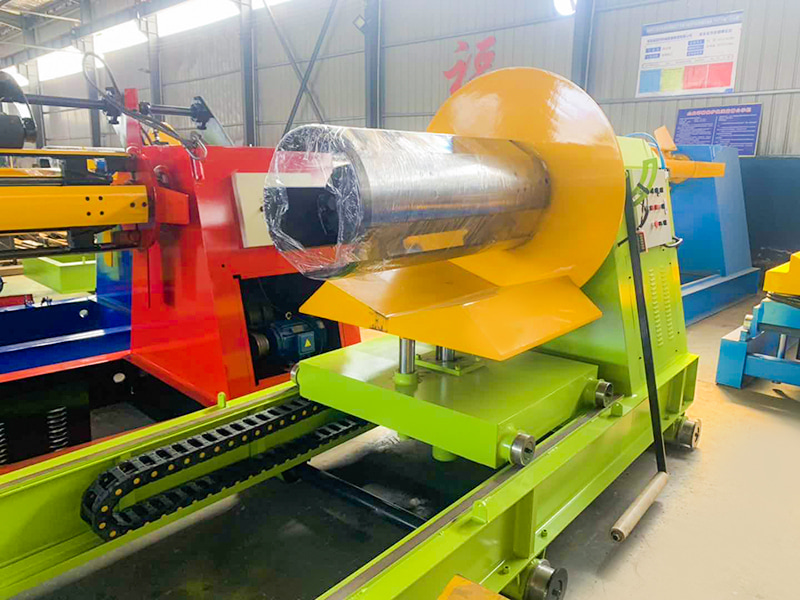

Caricamento della bobina: una gru o un carrello solleva la bobina sul braccio/carrello di supporto dello svolgitore. Il braccio di supporto si solleva oppure il carrello si sposta per allineare approssimativamente la bobina al centro della bobina.
Inserimento e tensionamento della bobina: la bobina (nel suo stato di diametro ridotto) viene inserita nel foro interno della bobina. Il sistema idraulico spinge la bobina ad espandersi, sostenendo saldamente la parete interna della bobina.
Rientro Braccio Bobina/Carrello: Il dispositivo di supporto si abbassa o si sposta.
Braccio di pressione verso il basso: un cilindro idraulico spinge verso il basso il braccio di pressione (rullo di pressione), comprimendo lo strato più esterno della bobina.
Infilatura e creazione della tensione: un operatore o un sistema automatizzato tira la testa della striscia attraverso l'attrezzatura successiva (come un raddrizzatore). Il sistema frenante si attiva per stabilire la tensione di svolgimento richiesta.
Operazione di svolgimento: la linea di produzione si avvia e il mandrino (azionato da un motore elettrico o idraulico) fa ruotare la bobina e la bobina per svolgerli. Il braccio premente si solleva gradualmente al diminuire del diametro della bobina, mentre il sistema frenante fornisce continuamente una tensione costante.
Scaricamento: Quando la bobina è esaurita, il braccio premente si solleva, la bobina si comprime idraulicamente e il braccio/carrello di supporto della bobina si sposta in una posizione di supporto per rimuovere il nucleo della bobina vuoto, preparandosi per il ciclo successivo.
| Digitare | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Larghezza materiale (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Spessore materiale (mm) | 3 | ||||
| Diametro interno. (mm) | φ450 ～ 530 | ||||
| Diametro esterno. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Peso (Kg) | 2500 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 |
| Velocità (m/min) | 15 | ||||
| In espansione | Espansione idraulica | ||||
| Peso della macchina (Kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Diametro macchina (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0×1,5×1,6 | 2,5×1,8×1,8 | 3,0×2,0×2,0 |
| Potenza | AC 3Ph 380V (personalizzabile) | ||||
