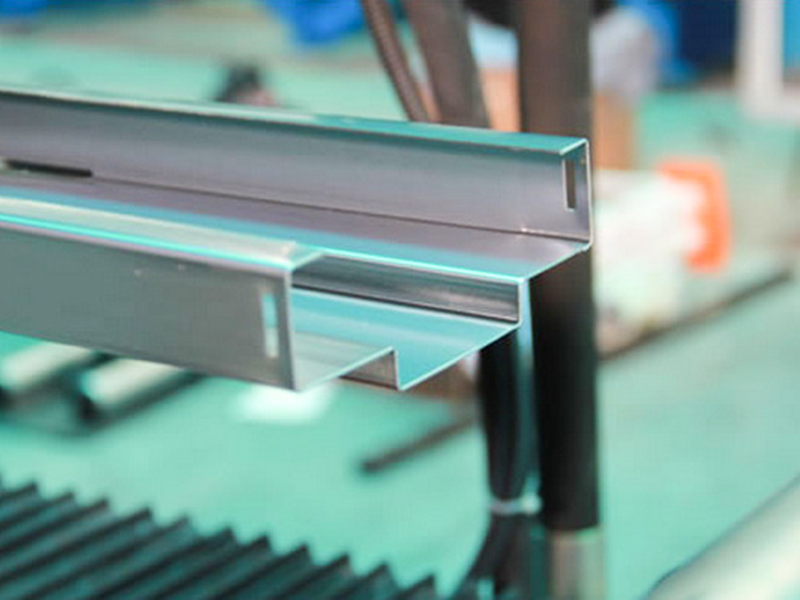

La profilatrice per telai di porte è una macchina di piegatura e profilatura a freddo appositamente progettata per la produzione di telai di porte e finestre (come i telai di porte blindate in acciaio, porte tagliafuoco, porte da garage e porte industriali). Utilizza più rulli di precisione per piegare a freddo in continuo nastri di metallo (comunemente acciaio zincato, acciaio verniciato, acciaio inossidabile o lega di alluminio) per produrre in modo efficiente e accurato i complessi profili a sezione trasversale chiusi o semichiusi necessari per i telai delle porte.
Jiangyin Hailong Machinery Factory è Macchine per la formatura di rulli per telai di porte Fornitore in Cina. Con oltre 1200 relazioni con i clienti, serviamo una moltitudine di settori con attrezzature per profilatura su misura, fornitura Macchine per la formatura di rulli per telai di porte in vendita.
Componenti principali:

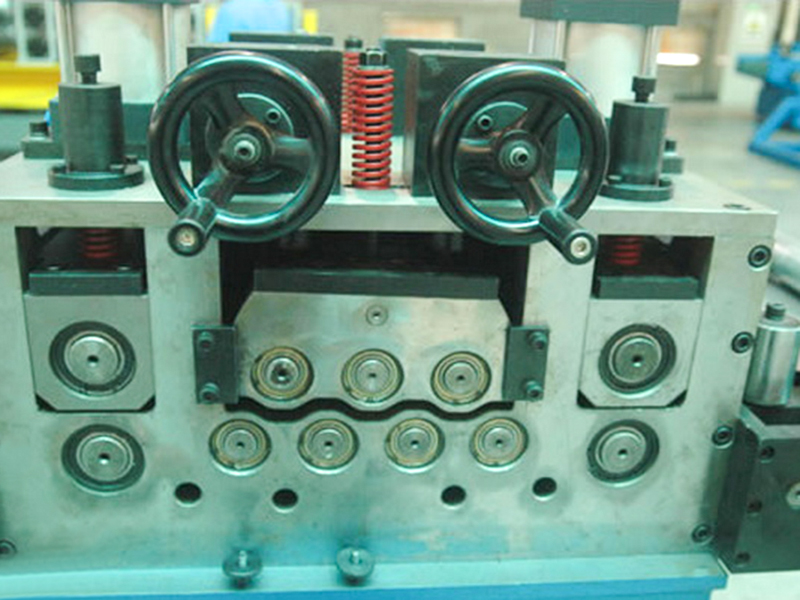

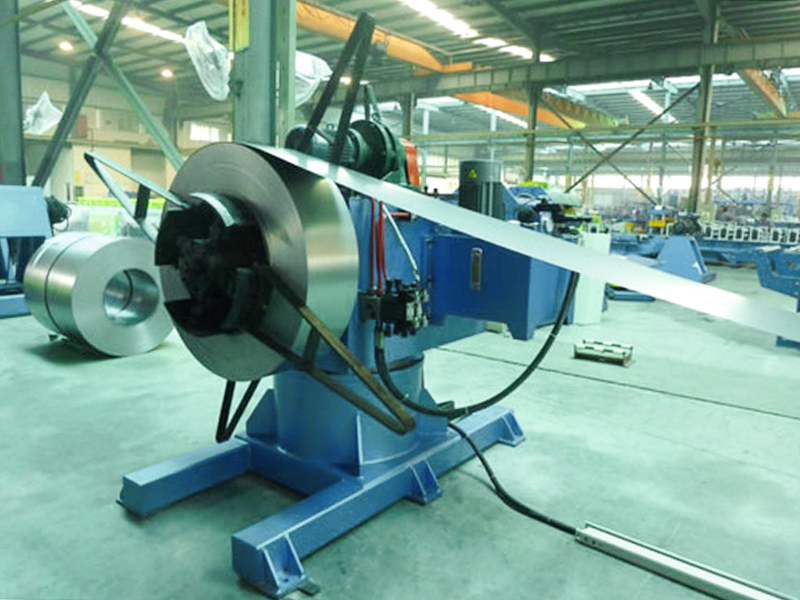

Svolgitore e livellatore: svolge la bobina metallica ed elimina lo stress da arricciatura, garantendo una transizione graduale nell'area di formatura.

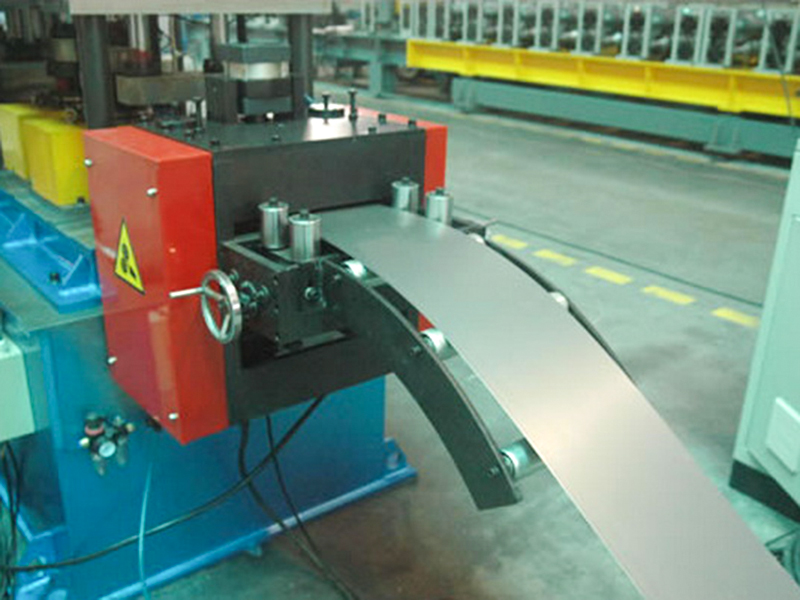

Alimentatore guida: guida con precisione la striscia nel primo set di rotoli per evitare deviazioni.

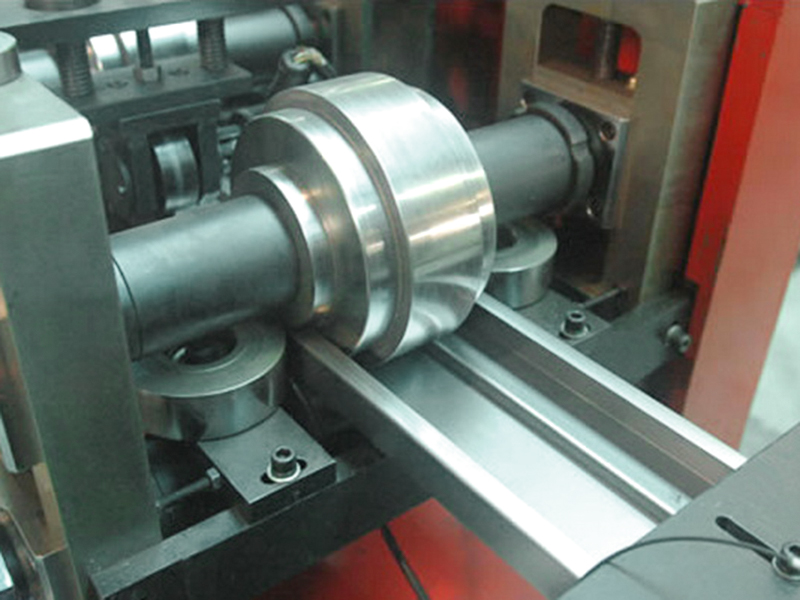

Unità di formatura principale (componente principale): più set di rulli sono disposti in una sequenza di processo sequenziale per arrotolare gradualmente la lamiera piana nella sezione trasversale del telaio della porta.

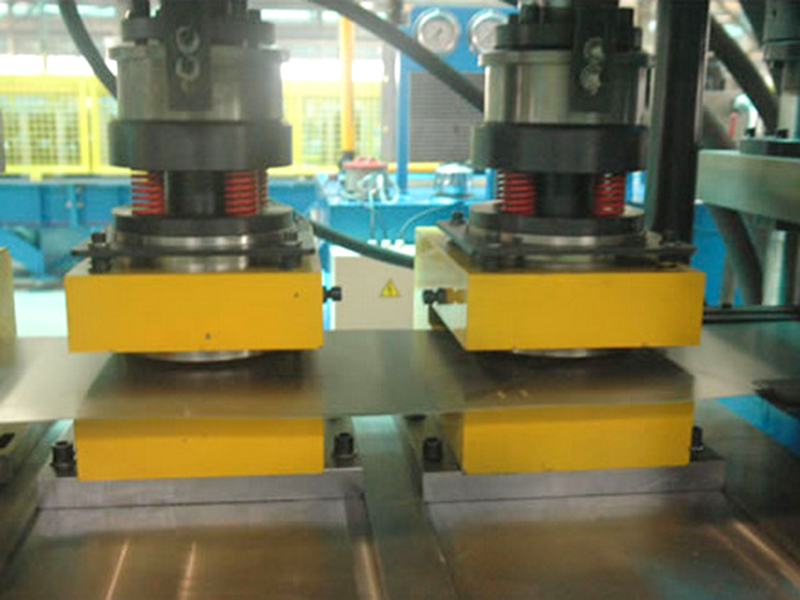

Unità di punzonatura in linea (opzionale): perfora contemporaneamente fori per serratura, fori per cerniere o fori di drenaggio durante il processo di formatura, riducendo i passaggi successivi.

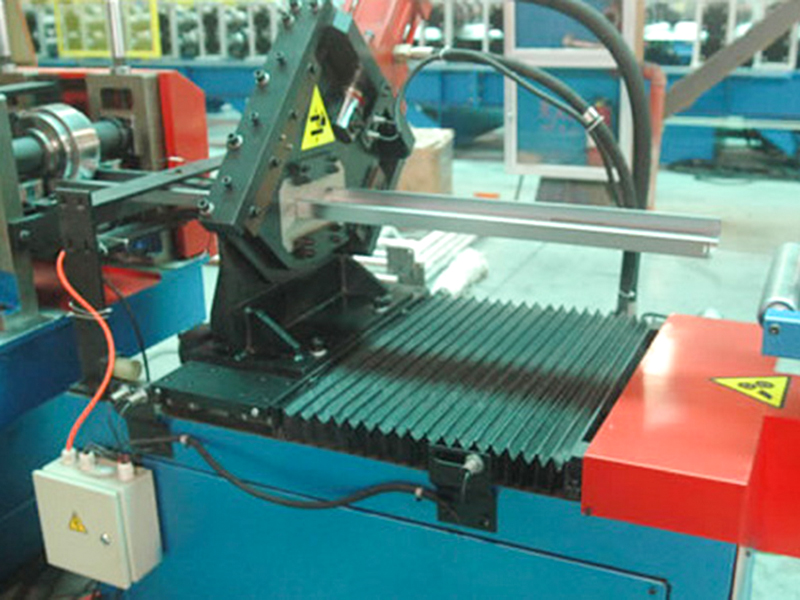

Sistema di taglio servo: taglio con tracciamento ad alta precisione (sega volante/cesoia idraulica), con conseguente tagli lisci e senza bave con un errore di lunghezza di ≤±0,5 mm.
Impilatore automatico: impila o trasporta telai di porte finiti, supporta il conteggio e l'imballaggio.
Sistema di controllo PLC con funzionamento touchscreen: imposta i parametri (lunghezza/velocità/quantità), monitora lo stato operativo in tempo reale ed esegue la diagnosi dei guasti.
Valore dell'applicazione industriale:
Sostituzione dei processi tradizionali: sostituzione della piegatura e della saldatura manuali, riducendo fasi e costi di oltre il 30%.
Miglioramento della coerenza: la produzione automatizzata elimina l’errore umano e garantisce l’intercambiabilità dei telai delle porte di grandi volumi.
Rafforzamento delle prestazioni strutturali: l'incrudimento per lavorazione a freddo aumenta la resistenza del profilo, prolungando la durata di porte e finestre.
| Parametri tecnici | ||
| Articolo | Parametro | Osservazione |
| Base della macchina | Acciaio con trave a I standard nazionale n. 40 | Struttura complessiva della saldatura |
| Materiale del rullo | Cr12MoV | Indurimento sotto vuoto |
| Albero principale | φ75,45# Acciaio | Indurimento e rinvenimento |
| Formazione di gruppi | 15 | |
| Potenza del motore principale | 7,5 kW | |
| Metodo di guida | Doppia trasmissione a catena da 1,2 pollici | |
| Modalità di interruzione | Interruzione idraulica | La potenza del motore della stazione idraulica è di 11 kW |
| Modalità di punzonatura | Punzonatura idraulica | |
| Svolgitore | Carico 5 tonnellate, con piattaforma di carico | La potenza del motore della stazione idraulica è di 2,2 kW |
| Sistema di controllo | PLC Siemens/Schneider | |
| Sistema idraulico | Marchio Pechino Huade | |
| Lunghezza totale della linea di produzione | Circa 18 metri | |
| Peso dell'attrezzatura | Circa 5 tonnellate | |
| Spessore della materia prima | 0,6-1,2 mm | Bobina zincata Q235 |
| Velocità di produzione | Oltre 25 milioni/min | |
